Proč je vířivý průtokoměr preferovaným řešením pro přesné měření plynů a páry?

Ve specializované oblasti dynamiky tekutin je Vířivý průtokoměr vyniká díky svému jedinečnému principu "vírové precese", který nabízí vysokou přesnost a široký poměr otáčení. Zavedení Řada SA80T-TP představuje významný skok kupředu, posouvající se nad rámec jednoduchého objemového měření. Tato řada je teplotně a tlakově kompenzovaná verze standardu SA80T, speciálně navržená pro řešení složitosti měření stlačitelných kapalin, jako je pára a průmyslové plyny. Integrací více snímacích prvků do jedné jednotky zjednodušuje instalaci a zároveň výrazně zvyšuje spolehlivost dat používaných pro řízení procesů a alokaci nákladů.

Jak řada SA80T-TP dosahuje vynikající kompenzace tlaku?

Primární výzvou při měření plynů a páry je jejich stlačitelnost; jejich hustota se výrazně mění s kolísáním teploty a tlaku. The Vířivý průtokoměr s kompenzací tlaku řeší to prováděním výpočtů v reálném čase.

Je konstrukce integrovaného snímače účinnější než externí vysílače?

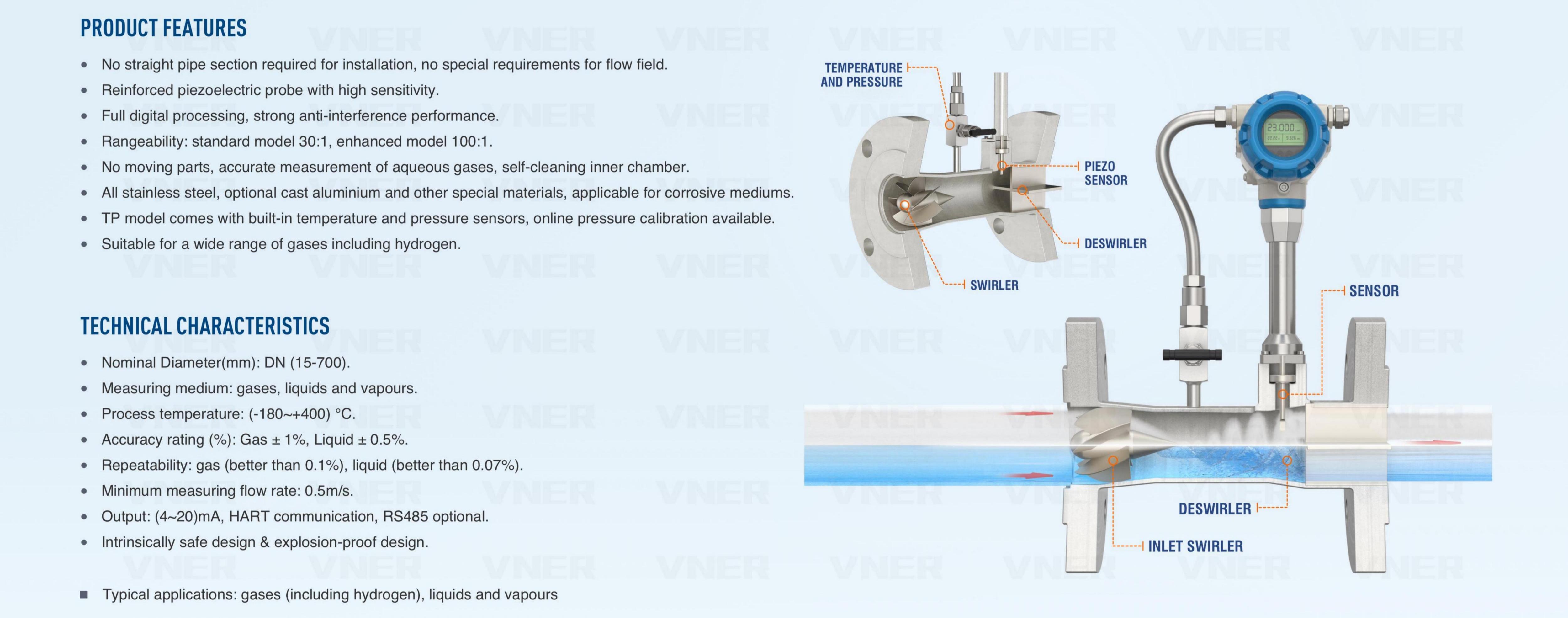

SA80T-TP je založen na stejném vysoce účinném generátoru víření a designu jako u standardního SA80T a integruje vestavěné měření teploty a tlaku přímo do průtokového tělesa. Tradiční nastavení často vyžadují samostatné snímače tlaku a RTD (odporové teplotní detektory) instalované ve směru toku, což představuje potenciální místa úniku a další složitost kabeláže. Integrovaný přístup Vířivý průtokoměr zajišťuje, že teplota a tlak jsou měřeny v přesném bodě, kde je detekována frekvence víření, což vede k mnohem přesnějšímu výpočtu hustoty v reálném čase.

Jaké jsou primární technické specifikace řady SA80T-TP?

Abychom pochopili, jak to Vířivý průtokoměr v porovnání s jeho předchůdci se můžeme na základní funkční parametry podívat v následující tabulce:

Proč je výpočet hustoty v reálném čase zásadní pro paroplynové sítě?

Při měření energie je měření „kolik prostoru tekutina zabírá“ (objemový průtok) často méně důležité než „kolik energie nebo hmoty se pohybuje“. Zde se Vířivý průtokoměr s integrovanou kompenzací stává nepostradatelným.

Jak převodník zpracovává víceproměnné vstupy?

Jednotka převodníku SA80T-TP je „mozkem“ systému. Přebírá frekvenční signály z vířivého snímače a kombinuje je s údaji z vnitřních snímačů teploty a tlaku. Pomocí předem nakonfigurovaných parametrů média – jako jsou vlastnosti nasycené páry nebo specifické složení plynu – zařízení aplikuje standardní termodynamické korelace pro výpočet okamžité hustoty tekutiny. To umožňuje vířivému průtokoměru poskytovat hmotnostní průtok a standardní objemový průtok vedle konvenčního provozního objemového průtoku.

Dokáže SA80T-TP zvládnout nasycenou i přehřátou páru?

Parní systémy je notoricky obtížné monitorovat, protože pára může přecházet mezi nasyceným a přehřátým stavem v závislosti na výkonu kotle a izolaci potrubí. Pro tato prostředí je zvláště vhodný vířivý průtokoměr SA80T-TP. Protože nepřetržitě sleduje teplotu i tlak, dokáže určit stav páry a aplikovat správné tabulky hustoty. U syté páry, kde jsou teplota a tlak propojeny, poskytuje nastavení duálního senzoru kontrolu redundance, která zajišťuje přesnost, i když jeden parametr neočekávaně kolísá.

Proč je vířivý průtokoměr ideální pro měření energie a alokaci nákladů?

Přesnost v "měření energie" je základním kamenem řízení průmyslových nákladů. Když továrny sdílejí centrální kotel nebo zařízení na stlačený vzduch, přesné "přidělení nákladů" závisí na schopnosti průtokoměru normalizovat data.

Jak standardní objemový tok zlepšuje transparentnost nákladů?

V sítích se stlačeným vzduchem a plynem často dochází k poklesu tlaku v dlouhých potrubích. Standard Vířivý průtokoměr bez kompenzace by hlásil různé objemy na začátku a na konci potrubí, i když nedošlo ke ztrátě plynu. The SA80T-TP převádí všechny naměřené hodnoty na "Standardní objemový průtok" (např. Nm³/h nebo SCFM), který se vztahuje k pevnému referenčnímu tlaku a teplotě. To zajišťuje, že každé oddělení nebo nájemce je účtováno na základě skutečného množství spotřebovaných molekul plynu, bez ohledu na místní kolísání tlaku.

Proč je princip "Vortex Precession" ve své podstatě robustní?

Generátor víření na vstupu do Vířivý průtokoměr nutí přiváděnou tekutinu do rotačního pohybu. Když tekutina vstupuje do expanzní sekce, střed víru provádí gyroskopickou precesi. Frekvence této precese je přímo úměrná průtoku. Na rozdíl od turbínových měřičů zde nejsou žádné pohyblivé části, které by se mohly opotřebovat nebo zadřít. Na rozdíl od clonových otvorů zde nejsou žádné ostré hrany, které by se mohly erodovat. Toto dělá SA80T-TP řešení nenáročné na údržbu pro vysokorychlostní páru a „špinavé“ průmyslové plyny, kde by jiné senzory mohly selhat.

Jak nakonfigurované parametry médií zajišťují všestrannost aplikace?

Flexibilita řady SA80T-TP spočívá v jejím softwarově řízeném kompenzačním motoru, který lze přizpůsobit konkrétní kapalině v potrubí.

Jaké termodynamické korelace se používají pro přesnost?

Zařízení využívá standardní receptury pro zajištění nejvyššího stupně přesnosti. Ať už se jedná o tabulky IAPWS-IF97 pro vodu a páru nebo normy AGA/SGERG pro zemní plyn, Vířivý průtokoměr provádí tyto složité výpočty interně. Uživatelé jednoduše nakonfigurují parametry média během uvádění do provozu a měřič se postará o zbytek, přičemž zůstane v kalibrovaných mezích instalovaných senzorů a skutečných procesních podmínek.

Lze SA80T-TP integrovat do moderních systémů řízení procesů?

V moderní chytré továrně funguje Swirl Flowmeter jako datový rozbočovač. Protože vydává hmotnostní průtok, teplotu a tlak, může poskytovat tři sady dat prostřednictvím jediného digitálního rozhraní (jako jsou signály HART, Modbus nebo 4-20 mA). Tento multivariabilní výstup je nezbytný pro sofistikované smyčky "Process Control". Například v chemickém reaktoru, kde je pro reakci vyžadována specifická hmotnost plynu, SA80T-TP poskytuje přímou hodnotu hmotnostního průtoku, čímž eliminuje potřebu PLC provádět výpočty externí kompenzace, čímž snižuje latenci systému a potenciální chyby programování.

Zjednodušuje SA80T-TP instalaci v omezených prostorech?

Prostor je u průmyslových rozvodů a zařízení montovaných na lyžiny často na prvním místě. Design SA80T-TP vířivý průtokoměr řeší tato fyzická omezení přímo.

Je snížen požadavek na přímé vedení potrubí?

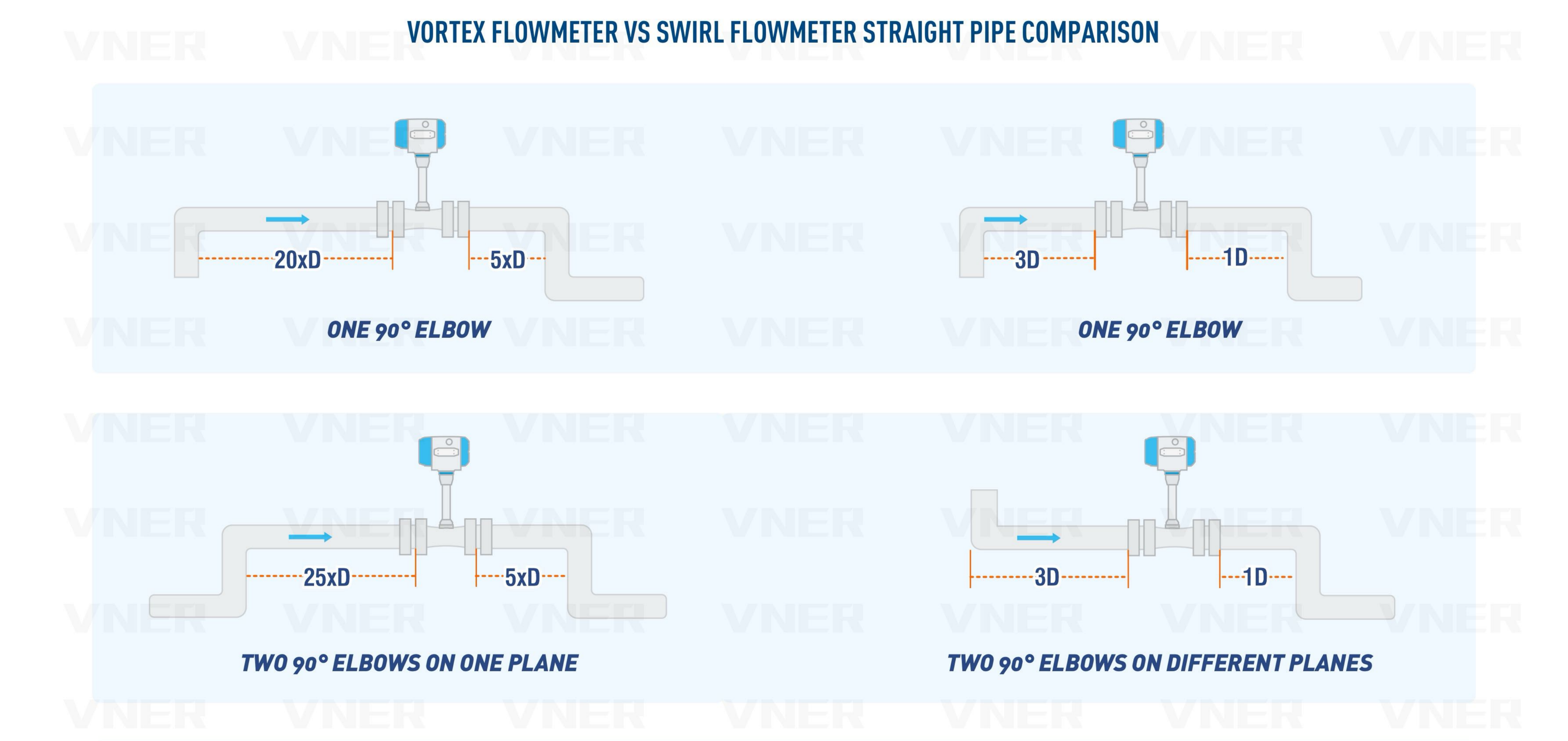

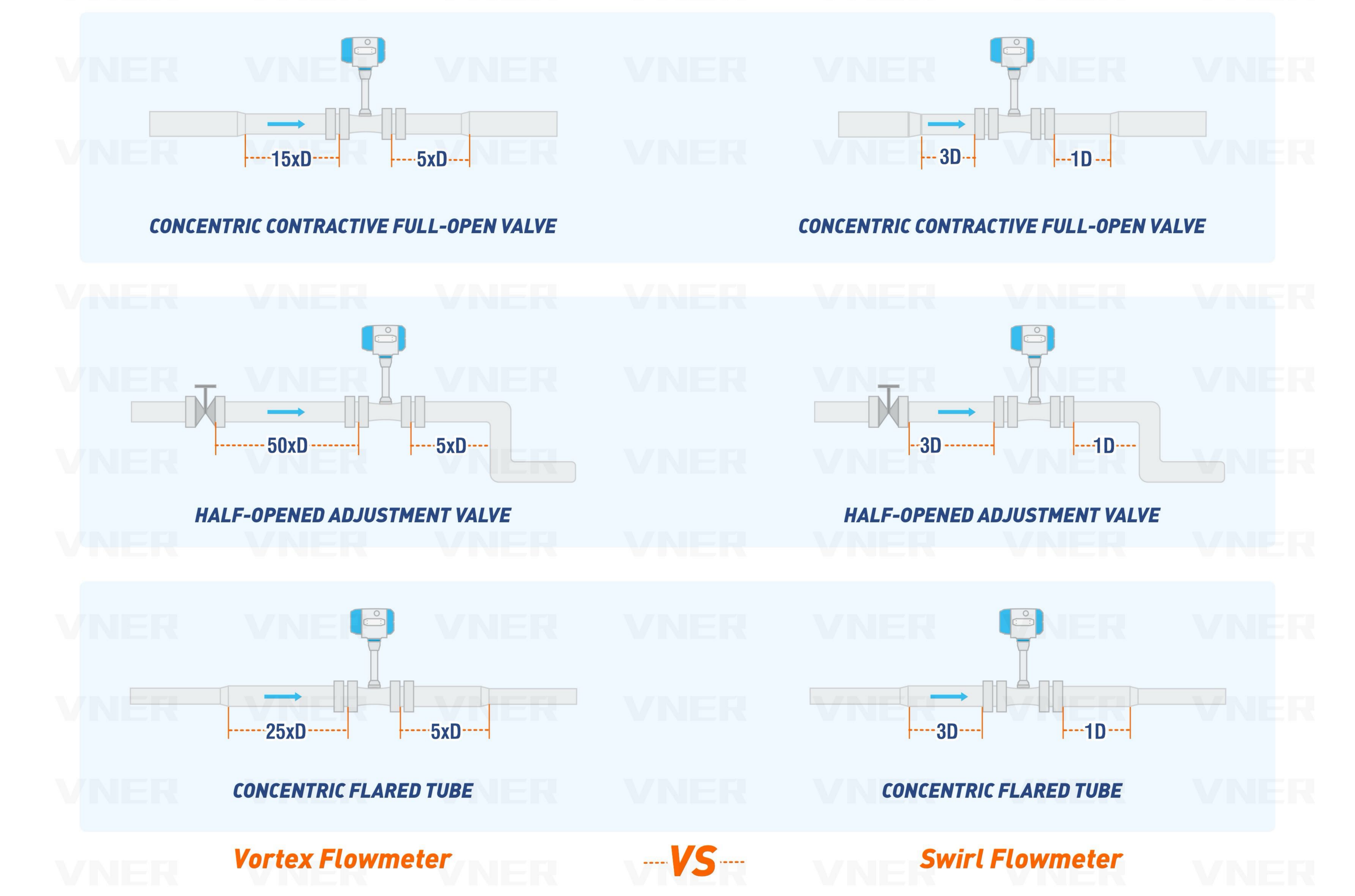

Ve srovnání se standardními vírovými průtokoměry je Vířivý průtokoměr je obecně méně citlivý na poruchy proudění proti proudu, protože generátor víření účinně "reprofiluje" rychlost tekutiny, když vstupuje do měřiče. Když to zkombinujete s integrovanými snímači teploty a tlaku, "stopa" měřeného bodu se drasticky zmenší. Není potřeba dalších přímých částí potrubí pro umístění samostatných tlakových nebo teplotních kohoutů SA80T-TP vynikající volba pro dovybavení stávajících rozvodů stlačeného vzduchu nebo páry tam, kde je omezený prostor.

Jak vestavěná kompenzace snižuje celkové náklady na vlastnictví?

Zatímco počáteční kupní cena a Vířivý průtokoměr s kompenzací tlaku může být vyšší než základní objemový měřič, „Total Cost of Ownership“ je často nižší. Odstraněním potřeby samostatných senzorů, specializovaného montážního hardwaru a dodatečné kabeláže se sníží celkové náklady na instalaci. Kromě toho zvýšená přesnost energetické bilance a alokace nákladů zabraňuje „neviditelným“ ztrátám v paroplynových sítích a poskytuje rychlou návratnost investic díky vyšší účinnosti.
