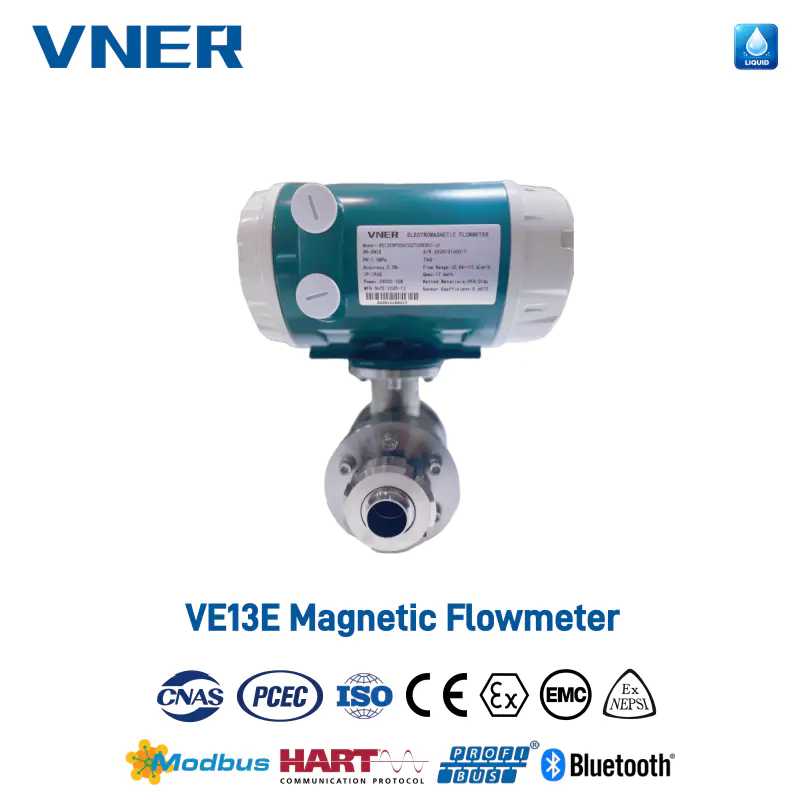

VE Elektromagnetický průtokoměr Výrobci

Elektromagnetický průtokoměr funguje na základě Faradayova zákona indukce, který říká, že elektromotorická síla (EMF) je indukována ve vodiči, když se pohybuje magnetickým polem. Tento princip měření lze aplikovat na vodivé kapaliny. Když taková tekutina proudí potrubím kolmým ke směru magnetického pole, v tekutině se generuje indukované EMF. Toto indukované EMF lze měřit pomocí dvou symetricky umístěných elektrod.

Napětí signálu Ue je přímo úměrné hustotě magnetického toku B, vzdálenosti mezi elektrodami D a průměrné rychlosti tekutiny V. Protože hustota magnetického toku B a vzdálenost mezi elektrodami D jsou konstanty, je napětí signálu Ue přímo úměrné průměrné rychlosti proudění V.
Rovnice použitá pro výpočet objemového průtoku ukazuje, že signálové napětí Ue je lineárně úměrné objemovému průtoku.
Napětí indukovaného signálu je v převodníku převedeno na škálované, analogové i digitální výstupní signály.

• Žádné pohyblivé části nebo překážející součásti uvnitř potrubí, což má za následek téměř žádné další ztráty tlaku během měření.
• Výsledky měření jsou téměř nezávislé na tlaku, teplotě, hustotě a viskozitě kapaliny.
• Vhodné pro měření průtoku různých vodivých kapalin, jako je voda, odpadní voda, nápoje, chemické suroviny, viskózní kapaliny, buničina, bahno, kejda atd.
• Používá komponenty SMD a technologii SMT pro vysokou spolehlivost obvodů a nízkou spotřebu energie.
• Vestavěný mikroprocesor pro rychlý výpočet a programovatelné nízkofrekvenční buzení obdélníkovými vlnami, zlepšující stabilitu měření průtoku.

• Jmenovitá velikost: DN (3-3000 mm)
• Měřené médium: vodivé kapaliny, kal a brusiva
• Procesní teplota: -20~±180°C
• Jmenovitý tlak: Standardní jmenovitý tlak:
  >DN100- 1,6MPa
• Přesnost měření průtoku: ±0,2 %, ±0,3 %, ±0,5 %
• Opakovatelnost: s 0,1 %
• Výstup: (4~20)mA, HART, Modbus RS485, Pulzní, volitelný
