Ultrazvukový průtokoměr VNFT Výrobci

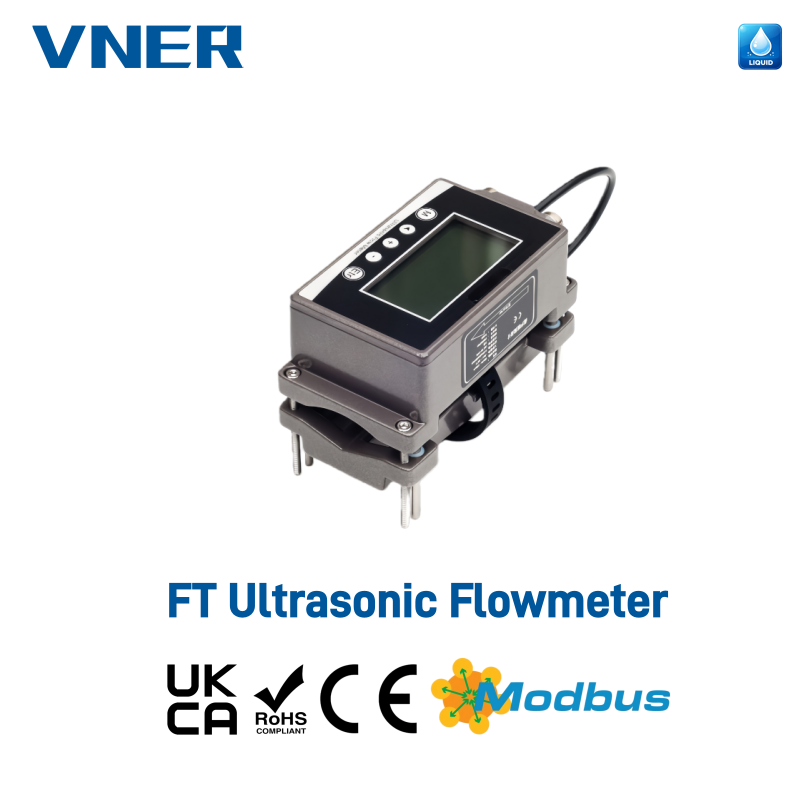

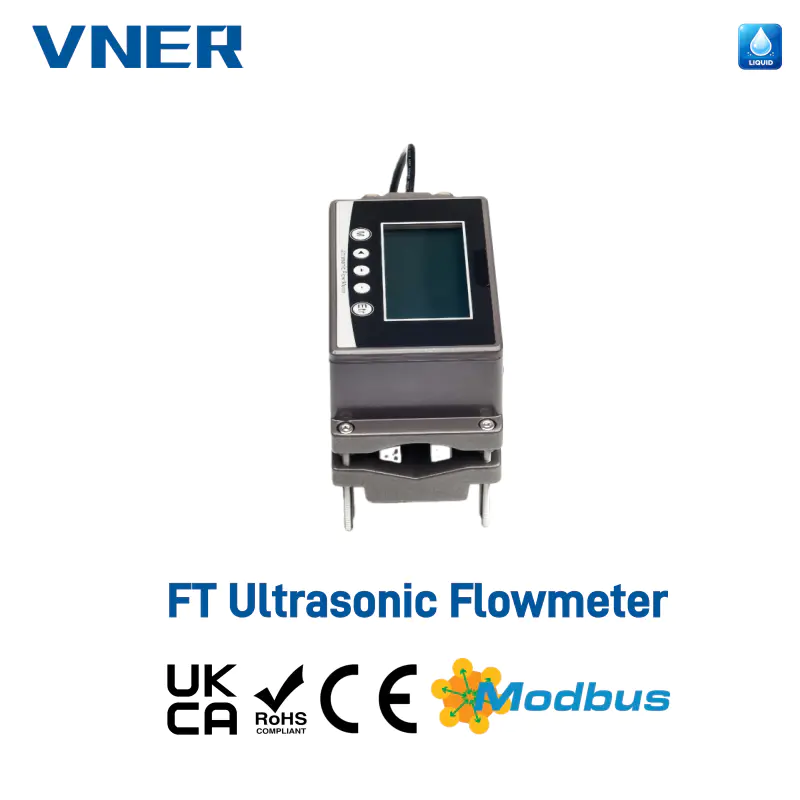

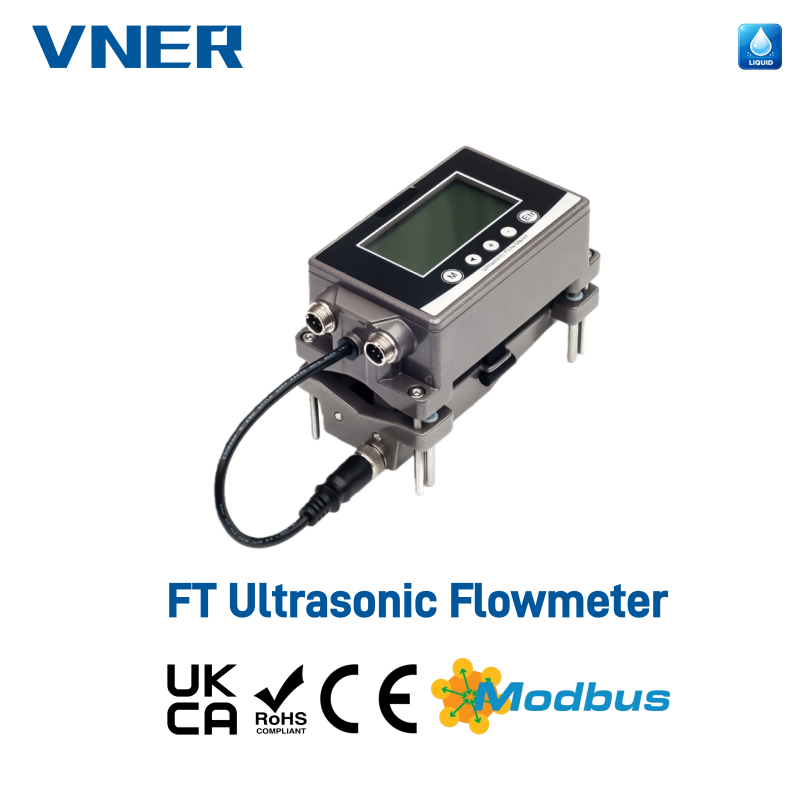

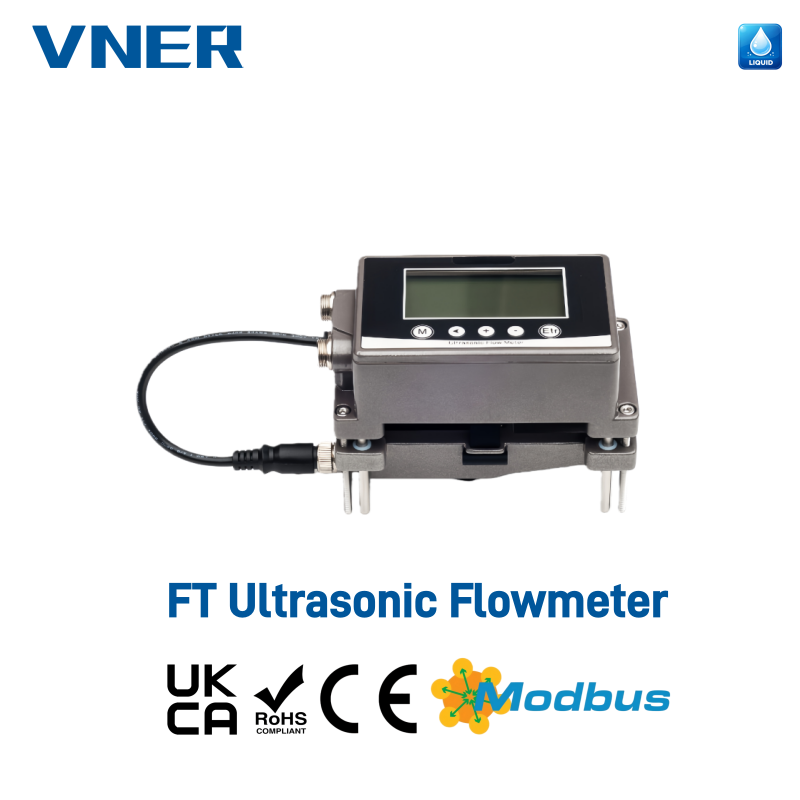

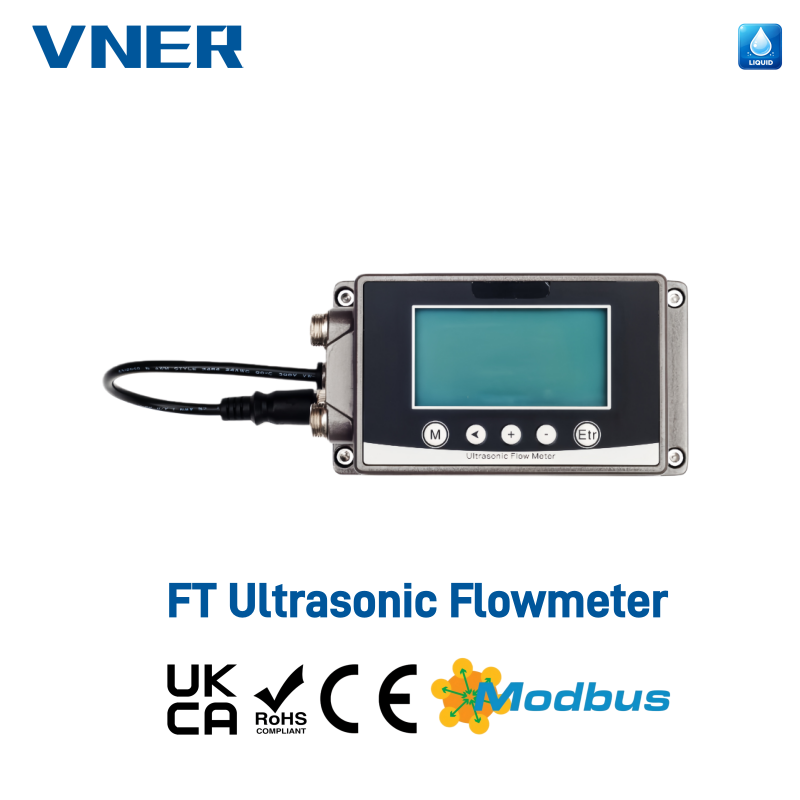

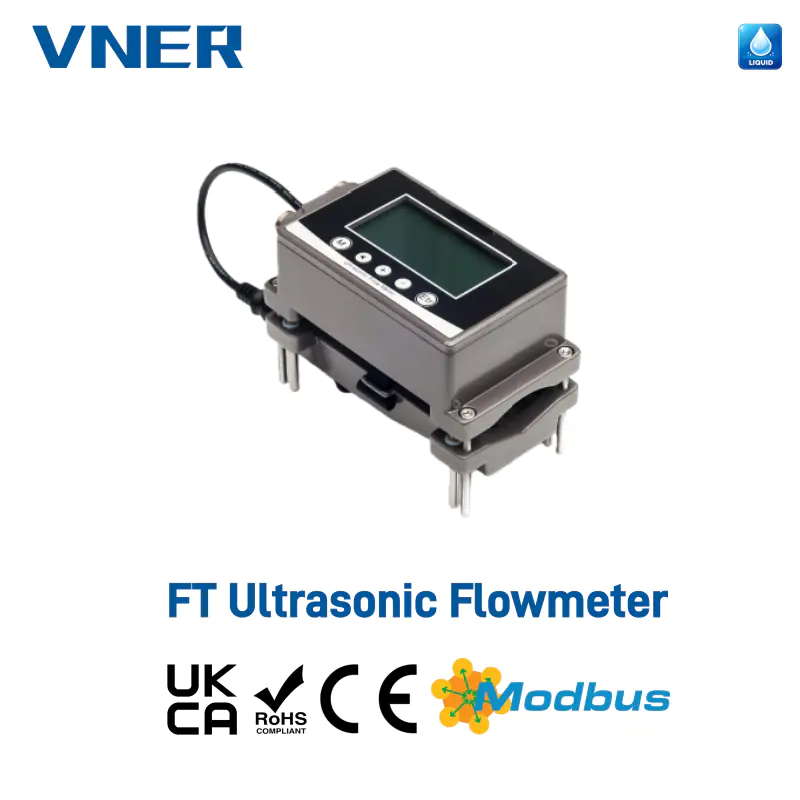

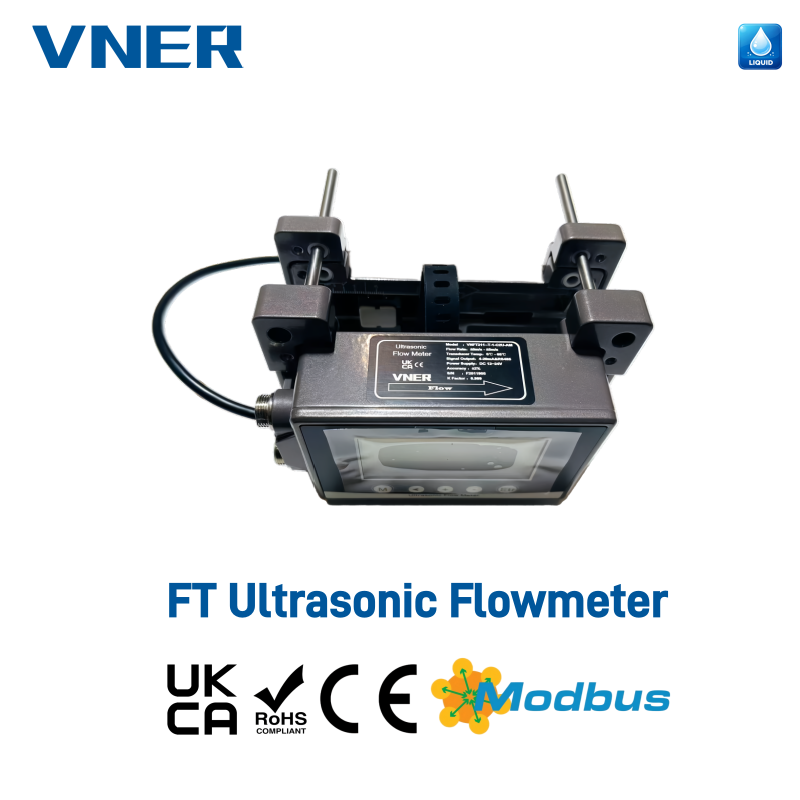

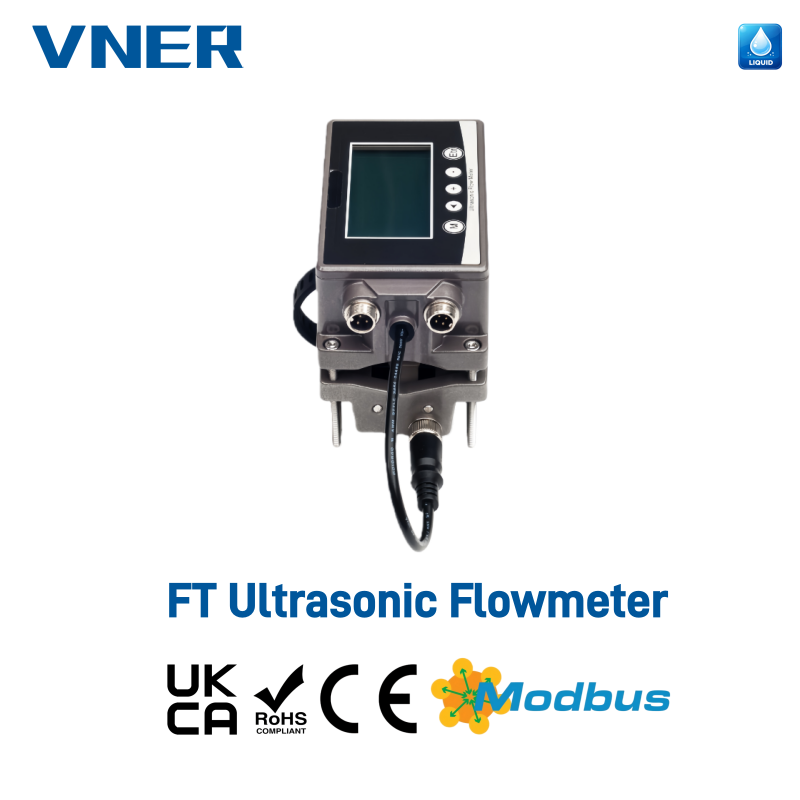

Upínací ultrazvukový průtokoměr VNFT211

Řešení pro malé rozměry potrubí (DN15–DN65)

Pracovní princip

Ultrazvukový průtokoměr VNFT211 pracuje na základě princip ultrazvukového měření doby průchodu . Dva externí upínací ultrazvukové měniče jsou namontovány na vnějším povrchu potrubí. Vysíláním a přijímáním ultrazvukových signálů proti proudu a po proudu přes stěnu potrubí a kapalné médium přístroj vypočítává časový rozdíl způsobený rychlostí proudění tekutiny.
Tento časový rozdíl je přímo úměrný průtoku, což umožňuje přesné měření průtoku bez přímého kontaktu s procesním médiem .

Jako nerušivé řešení měření eliminuje VNFT211 tlakovou ztrátu, zabraňuje riziku kontaminace a zajišťuje nepřetržitý provoz systému.

Nerušivý upínací design

• Externí upínací instalace bez řezání trubek nebo zastavení procesu

• Žádný kontakt s kapalným médiem, což eliminuje ztrátu tlaku a riziko kontaminace

• Ideální pro projekty modernizace a systémy s nepřetržitým provozem

Rychlá a uživatelsky přívětivá instalace

• Instalace a uvedení do provozu může být dokončeno během několika minut

• Nevyžaduje žádné speciální nástroje nebo úpravy potrubí

• Výrazně snižuje mzdové náklady a prostoje

Flexibilní konfigurace a široká kompatibilita

• Jedna univerzální sada senzorů podporuje všechny velikosti potrubí v rámci měřicího rozsahu

• Kompatibilní s kovové trubky a pevné plastové trubky (PVC, PP, PVDF)

• Vhodné pro potrubí DN15–DN65

Přehledný a informativní displej

• LCD s vysokým rozlišením 256 × 128

• Zobrazuje průtok, akumulovaný průtok, stavové informace a alarmy

• Hodnoty průtoku lze monitorovat přímo na místě

Možnost měření energie (volitelné)

• Lze nakonfigurovat jako ultrazvukový měřič energie chlazení/topení (BTU meter)

• Podporuje sledování a řízení spotřeby energie

• Vhodné pro aplikace HVAC, chlazená voda a vytápění

Průmyslová komunikace a výstup

• Standardní 4–20 mA analogový výstup

• Modbus RS485 komunikace pro integraci se systémy PLC a DCS

• Volitelný pulzní výstup (OCT) a reléový poplachový výstup

• Umožňuje vzdálené monitorování, sběr dat a analýzu efektivity

Spolehlivý průmyslový výkon

• Tovární omezení nízké rychlosti při 0,08 m/s, aby se zabránilo chybným odečtům

• Rychlá doba odezvy nastavitelná od 0,5 do 60 sekund

• Dlouhodobé ukládání dat se zálohou EEPROM (více než 10 let)

• Navrženo pro stabilní provoz v náročných průmyslových prostředích

Typické aplikace

• Zásobování vodou a rozvody vody

• HVAC chlazená voda a topné okruhy

• Sledování spotřeby energie

• Měření průmyslové procesní vody

• Retrofit projekty s omezeným instalačním prostorem
