Upínací ultrazvukový průtokoměr VNFT

Upínací ultrazvukový průtokoměr VNFT211 Řešení malých rozměrů potrubí (DN15–DN65)

Ultrazvukový průtokoměr VNFT211 pracuje na principu ultrazvukového měření doby průchodu. Dva externí upínací ultrazvukové měniče jsou namontovány na vnějším povrchu potrubí. Vysíláním a přijímáním ultrazvukových signálů proti proudu a po proudu přes stěnu potrubí a kapalné médium přístroj vypočítává časový rozdíl způsobený rychlostí proudění tekutiny.

Tento časový rozdíl je přímo úměrný průtoku, což umožňuje přesné měření průtoku bez přímého kontaktu s procesním médiem.

Jako nerušivé řešení měření eliminuje VNFT211 tlakovou ztrátu, zabraňuje riziku kontaminace a zajišťuje nepřetržitý provoz systému.

Nerušivý upínací design

• Externí upínací instalace bez řezání trubek nebo zastavení procesu
• Žádný kontakt s kapalným médiem, což eliminuje ztrátu tlaku a riziko kontaminace
• Ideální pro projekty modernizace a systémy s nepřetržitým provozem

Rychlá a uživatelsky přívětivá instalace

• Instalace a uvedení do provozu může být dokončeno během několika minut
• Nevyžaduje žádné speciální nástroje nebo úpravy potrubí
• Výrazně snižuje mzdové náklady a prostoje

Flexibilní konfigurace a široká kompatibilita

• Jedna univerzální sada senzorů podporuje všechny velikosti potrubí v rámci měřicího rozsahu
• Kompatibilní s kovovými trubkami a pevnými plastovými trubkami (PVC, PP, PVDF)
• Vhodné pro potrubí DN15–DN65

Přehledný a informativní displej

• LCD s vysokým rozlišením 256 × 128
• Zobrazuje průtok, akumulovaný průtok, stavové informace a alarmy
• Hodnoty průtoku lze monitorovat přímo na místě

Možnost měření energie (volitelné)

• Lze nakonfigurovat jako ultrazvukový měřič energie chlazení / vytápění (BTU meter)
• Podporuje sledování a řízení spotřeby energie
• Vhodné pro aplikace HVAC, chlazená voda a vytápění

Průmyslová komunikace a výstup

• Standardní analogový výstup 4–20 mA
• Komunikace Modbus RS485 pro integraci se systémy PLC a DCS
• Volitelný pulzní výstup (OCT) a reléový poplachový výstup
• Umožňuje vzdálené monitorování, sběr dat a analýzu efektivity

Spolehlivý průmyslový výkon

• Tovární omezení nízké rychlosti při 0,08 m/s, aby se zabránilo chybným odečtům
• Rychlá doba odezvy nastavitelná od 0,5 do 60 sekund
• Dlouhodobé ukládání dat se zálohou EEPROM (více než 10 let)
• Navrženo pro stabilní provoz v náročných průmyslových prostředích

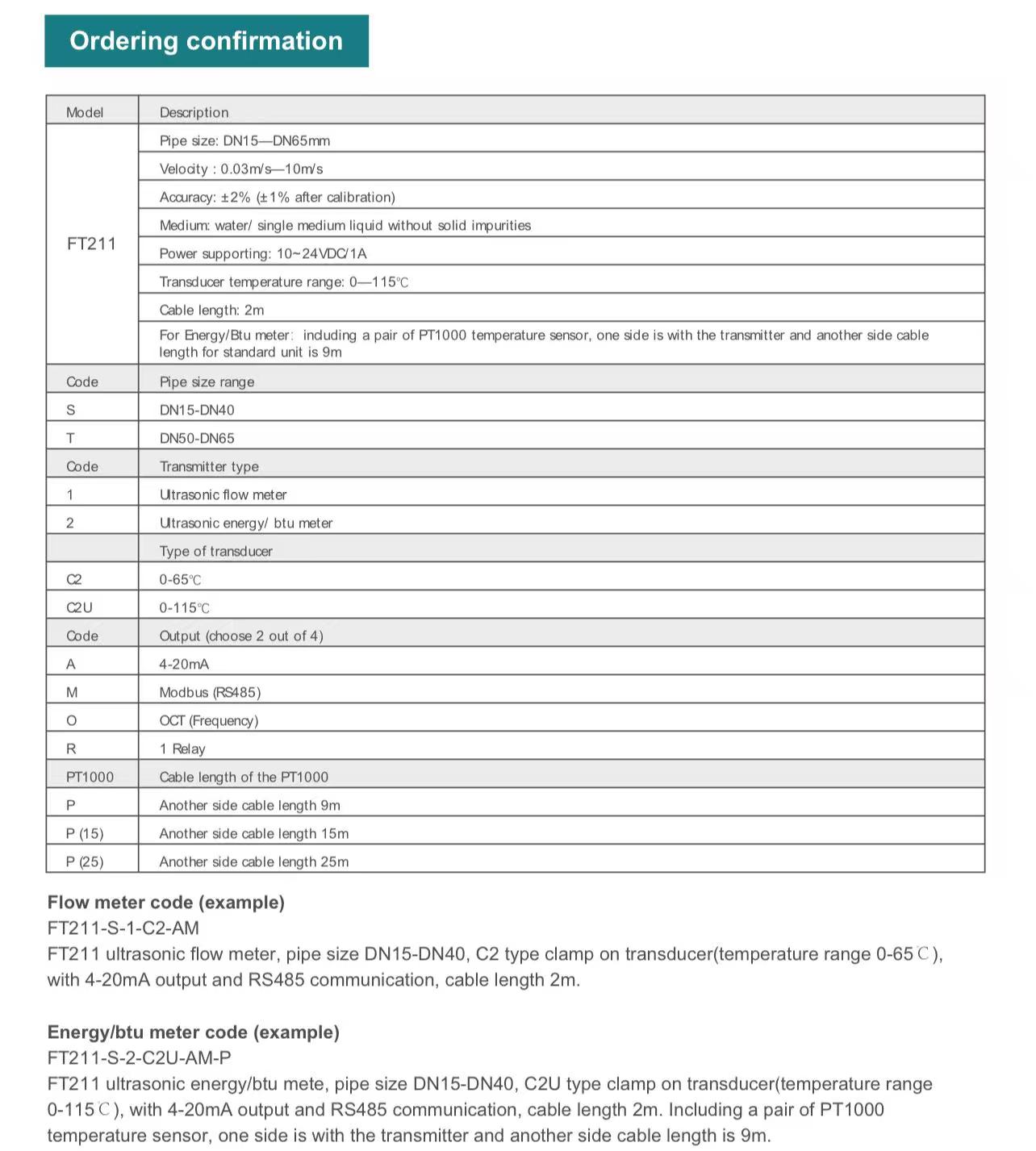

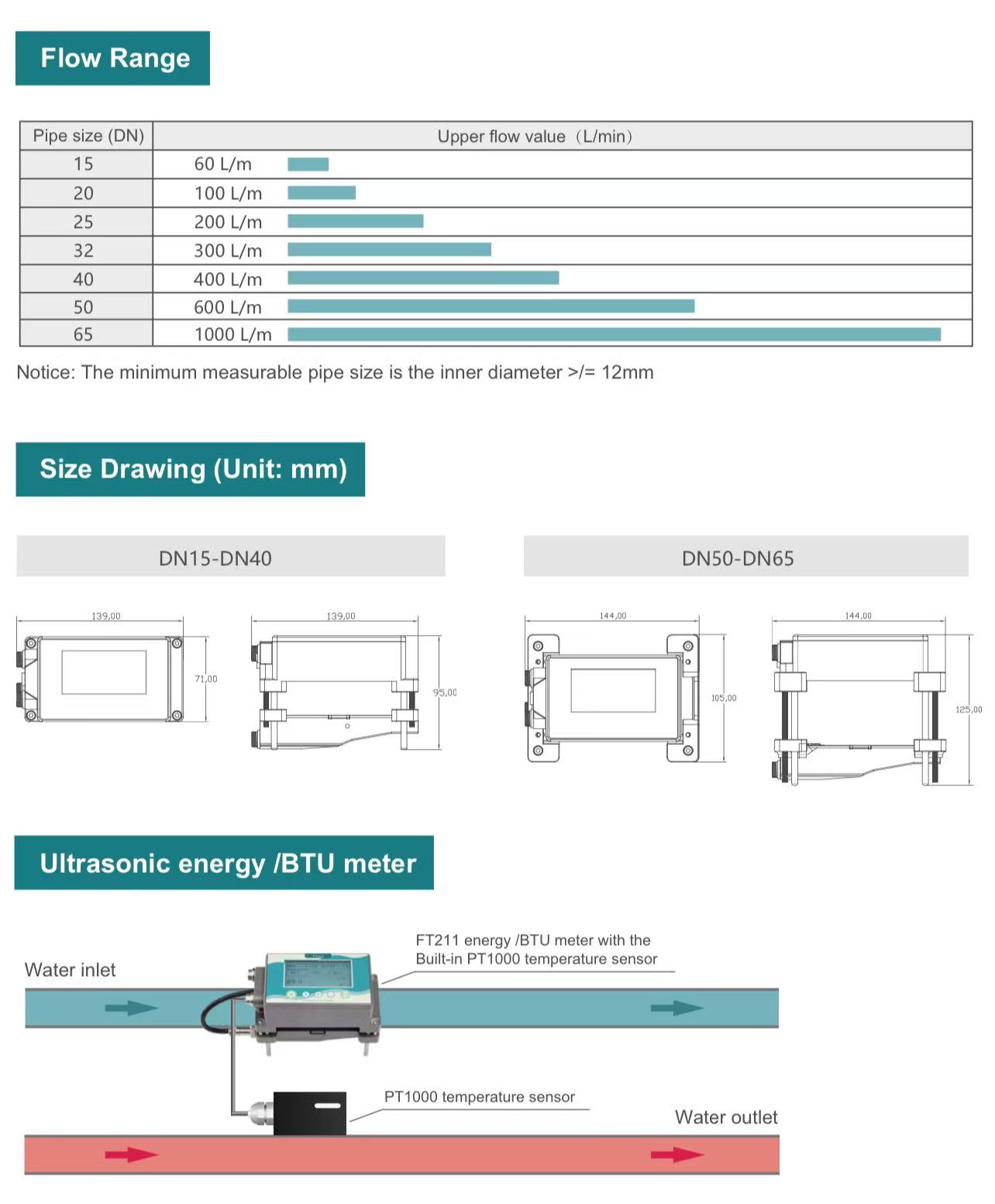

Rozsah velikostí potrubí : DN15 – DN65

Materiál potrubí : Kovové trubky / Pevné plastové trubky (PVC, PP, PVDF)

Kapalný typ : Voda a jiné jednofázové kapaliny (žádné pevné částice nebo nečistoty)

Teplota Rozsah: 0 až 115 °C (žádné zamrzání povrchu)

Přesnost : ±2 % (±1 % po kalibraci)

Doba odezvy : 0,5 – 60 s (nastavitelné)

Displej : 256 × 128 LCD

Napájení : 10–24 VDC, Spotřeba < 3 W

Výstup a komunikace:

• 4–20 mA
• Modbus RS485
• Volitelné: Pulzní výstup (OCT), reléový alarm

Ochrana a spolehlivost

• Krytí: IP65
• Ochrana proti obrácenému připojení napájení
• Ochrana proti přepětí a zkratu
• Odolnost proti vibracím: 10–55 Hz, 1,5 mm
• Odolnost proti otřesům: 100 m/s², 16 ms

Podmínky prostředí

• Okolní teplota: –10 až 60 °C
• Relativní vlhkost: 35–85 % RH (bez kondenzace)
• Materiál pouzdra: Hliník a průmyslové plasty $ $

• Zásobování vodou a rozvody vody
• HVAC chlazená voda a topné okruhy
• Sledování spotřeby energie
• Měření průmyslové procesní vody
• Retrofit projekty s omezeným instalačním prostorem

Retrofit měření průtoku ve stávajících potrubích

VNFT211 je ideální pro upgrady měření průtoku ve stávajících systémech, kde není povolena úprava potrubí nebo kde je třeba minimalizovat prostoje.
Jeho upínací konstrukce umožňuje rychlou instalaci bez řezání trubek nebo přerušení provozu, takže je vhodný pro:

• Průmyslové technologické linky vody
• Užitkové a stavební vodovody
• Dočasné ověření toku a audity výkonnosti

Monitorování energie chlazení a vytápění HVAC

Při konfiguraci jako ultrazvukový měřič energie (BTU) lze VNFT211 použít v systémech chlazené vody a vytápění ke sledování spotřeby tepelné energie.

Mezi typické aplikace patří:

• Monitorování průtoku na vstupu a výstupu chladiče
• Rozvody energie vytápění a chlazení
• Analýza energetické účinnosti a alokace nákladů

Měření průtoku v potrubí malého průměru (DN15–DN65)

VNFT211, navržený speciálně pro malé velikosti potrubí, poskytuje spolehlivý výkon měření v kompaktních potrubních sítích, jako jsou:

• Zařízení lyžin a balených systémů
• Laboratorní a poloprovozní instalace
• Stavební služby a inženýrské sítě

Zásobování vodou a rozvody vody

VNFT211 poskytuje stabilní monitorování průtoku pro aplikace s čistou vodou bez tlakových ztrát a podporuje:

• Vyrovnávání dodávek vody
• Detekce netěsností a analýza abnormálního průtoku
• Optimalizace systému a zvýšení efektivity provozu

Dočasné měření a diagnostické testování

Díky své rychlé instalaci a přenosnosti se VNFT211 dobře hodí pro krátkodobé měřicí úlohy, včetně:

• Uvedení do provozu a validace systému
• Srovnávací testování mezi průtokoměry
• Odstraňování anomálií průtoku bez trvalé instalace

Integrace automatizačního a řídicího systému

Se standardním výstupem 4–20 mA a komunikací Modbus RS485 lze VNFT211 bez problémů integrovat do automatizačních systémů pro:

• Sběr dat toku PLC a DCS
• Monitorování centrálního dispečinku
• Záznam dat, reportování a optimalizace procesů
