Průvodce výběrem inženýrství pro chemické, užitkové a průmyslové aplikace

Přesné měření průtoku hraje klíčovou roli v oblasti úpravy vody, chemického zpracování, veřejných služeb a životního prostředí. Ne všechna „voda“ se však chová stejně. Rozdíly ve vodivosti, obsahu minerálů, čistotě, korozivnosti, hygienických požadavcích a omezeních při instalaci přímo ovlivňují výběr průtokoměru a dlouhodobou stabilitu měření.

---

Z pohledu přístrojového inženýrství musí správný výběr vyvažovat:

• Požadavky na přesnost měření

• Vodivost kapalin a čistota

• Instalační prostor a podmínky potrubí

• Rozpočet a náklady na údržbu životního cyklu

• Spolehlivost procesu a dodržování předpisů

Tato příručka poskytuje praktický technický přehled 10 běžných druhů vody , v souladu s vhodnými měřicími technologiemi a aplikačně orientovaným výběrem přístrojů.

---

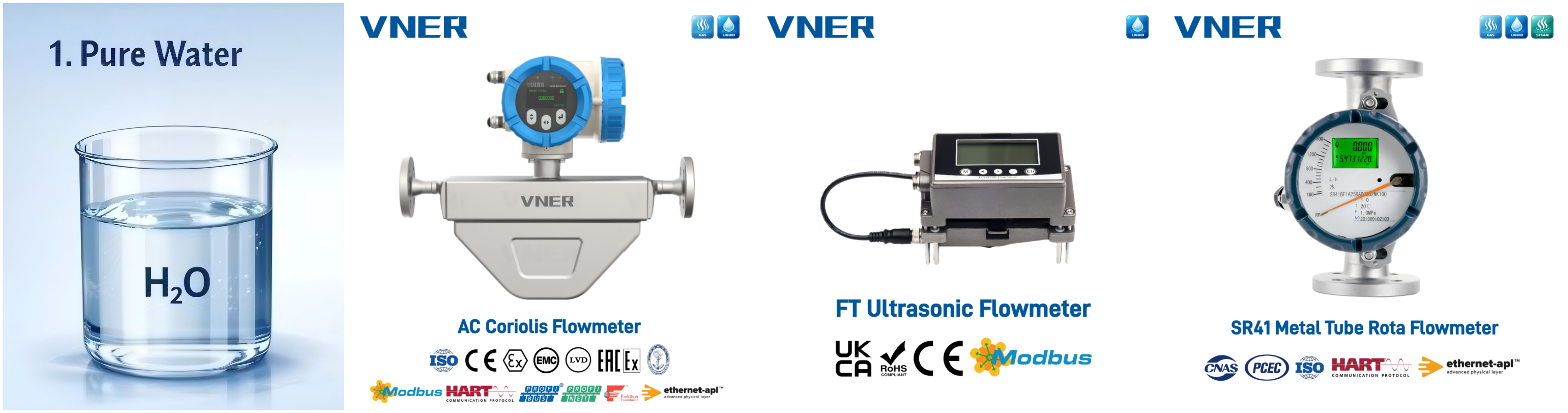

1. Čistá voda

Aplikace: polovodičové, farmaceutické, laboratorní systémy

Vlastnosti: ultra nízká vodivost, vysoká čistota

Výzvy :

• Vodivost je často příliš nízká pro standardní EMF

• Systémy citlivé na kontaminaci

• Požadavky na vysokou přesnost dávkování

Doporučená řešení:

• Coriolisova řada → přesné dávkování a dávkování

• Ultrazvuk VNFT → neintruzivní měření

• Rotametr SR41 → místní vizuální indikace na smykových systémech nebo na laboratorních linkách

Technická poznámka

Rotametry jsou široce používány v rozváděčích čisté vody namontovaných na smyku, kde postačuje jednoduchá místní indikace a preferuje se nulová spotřeba energie.

---

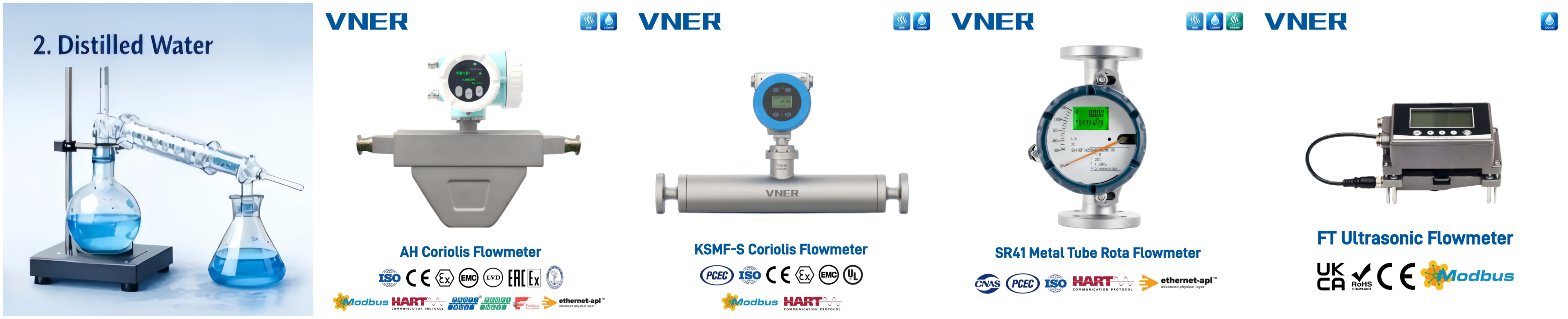

2. Destilovaná voda

Aplikace: laboratoř, lékařství, výroba baterií

Vlastnosti: nízká vodivost, čisté systémy

Doporučená řešení:

• AH / KSMF-S Hygienický Coriolis pro přesné dávkování

• Ultrazvuk pro přenosové linky

• Rotametr SR41 pro laboratorní nebo malé technologické linky

Technická poznámka

Kompaktní elektromagnetické měřiče jsou často vybírány v zabalených zařízeních kvůli omezenému instalačnímu prostoru.

---

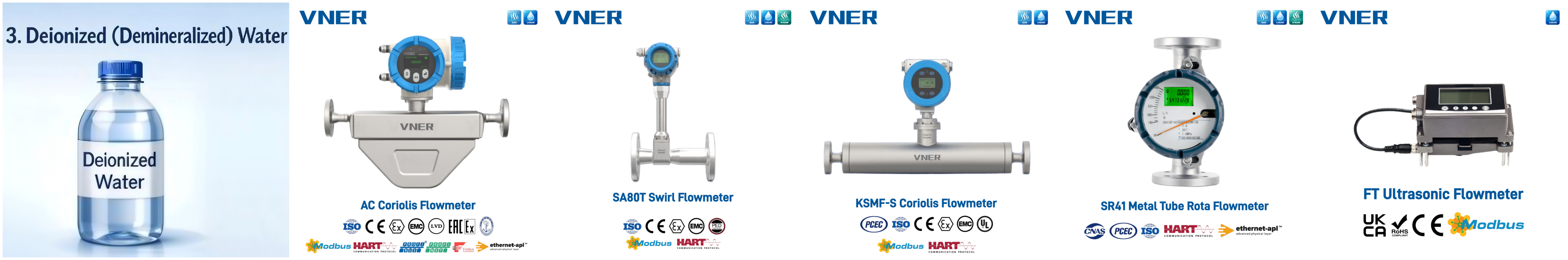

3. Deionizovaná (DI) voda

Aplikace: napájení kotlů elektrárny, výroba elektroniky

Vlastnosti: systémy s velmi nízkou vodivostí a uzavřenou smyčkou

Doporučená řešení:

• VNFT Ultrasonic pro potrubní dopravu

• AC nebo AH Coriolis pro dávkování

• SA80T Swirl pro stabilní kompaktní instalace

• Rotametr SR41 pro lešticí jednotky namontované na skluzu

Technická poznámka

Pro DI leštící lyžiny a systémy point-of-use zůstávají rotametry široce přijímány díky jednoduchosti a nulové závislosti na vodivosti.

---

4. Měkká voda

Aplikace: HVAC, napájení kotlů, chladicí systémy

Vlastnosti: stabilní vodivost, nízké usazování vodního kamene

Doporučená řešení:

• VE Premium Series EMF pro hlavní potrubí

• VE803 Kompaktní EMF pro smykové systémy a OEM zařízení

• VE801 Ekonomické EMF pro energeticky citlivé projekty

• Víření pro tepelné nebo kompaktní instalace

Inženýrský přehled

Měkká voda poskytuje ideální podmínky pro elektromagnetickou technologii a umožňuje stabilní dlouhodobé měření s minimální údržbou.

---

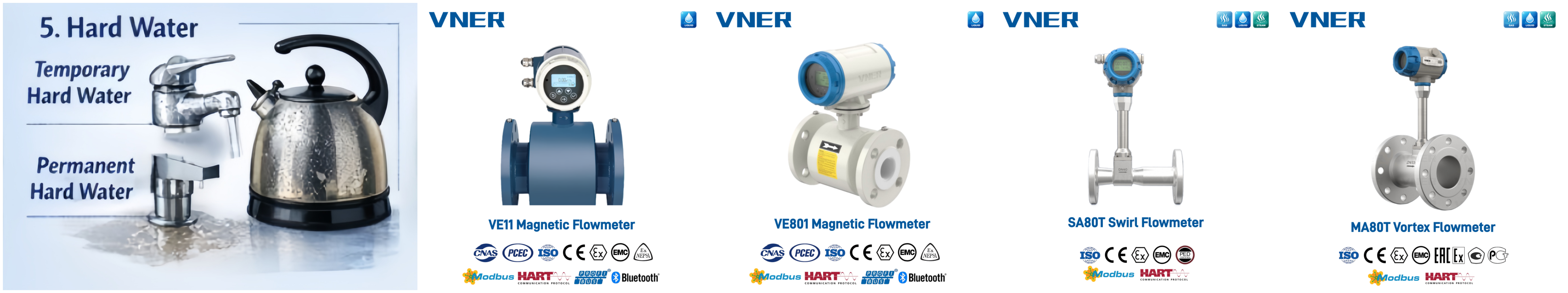

5. Tvrdá voda

Aplikace: komunální zásobování, těžba, chladící voda

Vlastnosti: vysoký obsah minerálních látek, riziko tvorby kotelního kamene

Doporučená řešení:

• VE Premium EMF s vložkou proti usazování vodního kamene

• VE801 Ekonomické EMF pro komunální a velkoobjemové vodní projekty

• Vířivé měřiče pro robustní provoz v podmínkách škálování

Technická poznámka

Ekonomické elektromagnetické modely jsou široce používány ve velkých komunálních nebo průmyslových distribučních sítích, kde je nezbytná kontrola rozpočtu.

---

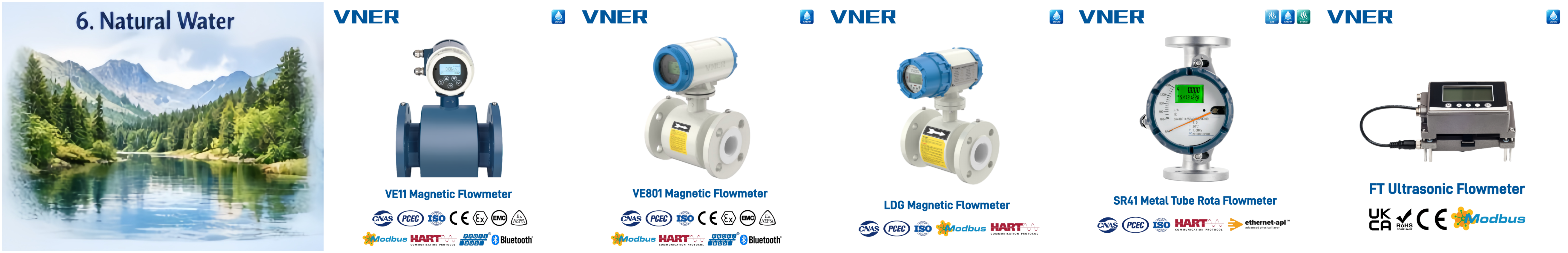

6. Přírodní voda (řeka / surová voda)

Aplikace: sací systémy, zavlažování, úprava vody

Vlastnosti: nerozpuštěné látky, proměnná vodivost

Doporučená řešení:

• VE Premium EMF pro čistírny odpadních vod

• VE801 / LDG Ekonomické EMF pro velké distribuční sítě

• Ultrazvuk pro potrubí velkých průměrů

Technická poznámka

Rotametry se často používají pro monitorování koagulantu a dávkovací vody v úpravnách lyžin.

---

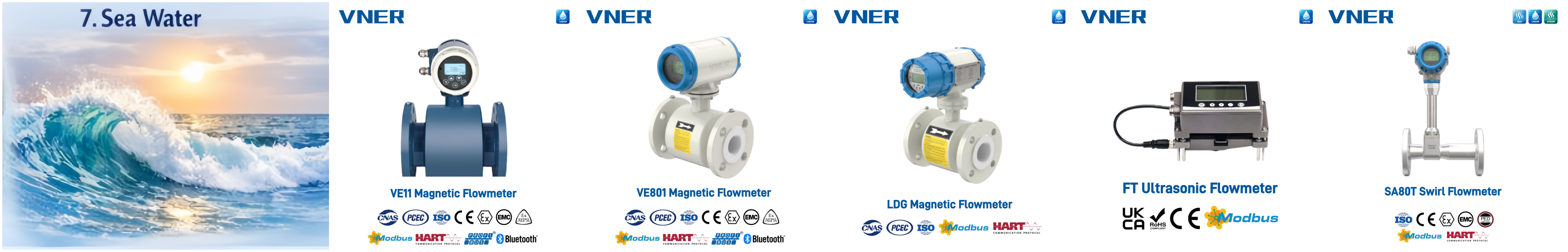

7. Mořská voda

Aplikace: odsolování, offshore, mořské chlazení

Vlastnosti: vysoká slanost, silná koroze

Doporučená řešení:

• VE Premium EMF s vložkou a elektrodami odolnými proti korozi

• Ultrazvuk pro velká potrubí

• Víření pro pomocné systémy

Technická poznámka

Díky vysoké vodivosti je mořská voda ideální pro elektromagnetické měření, pokud jsou vybrány vhodné materiály.

---

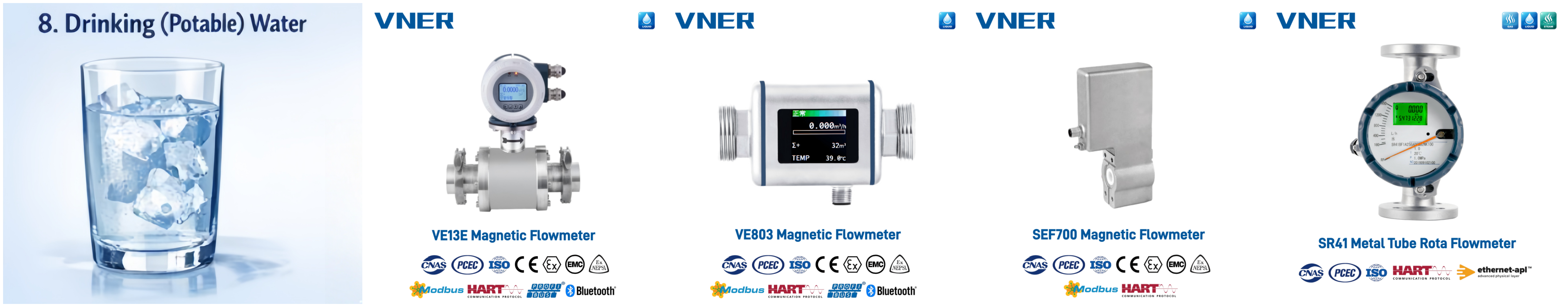

8. Pitná (pitná) voda

Aplikace: komunální zásobování, distribuce, potraviny a nápoje

Vlastnosti: hygienické požadavky, stabilní vodivost

Doporučená řešení:

• VE Premium EMF pro hlavní fakturační linky

• VE13E Hygienický elektromagnetický průtokoměr pro systémy potravin, nápojů a hygienické vody

• VE803 Kompaktní EMF pro ošetřovací jednotky namontované na smyku

• Ultrazvuk pro hlavní potrubí

Inženýrský přehled

Hygienické elektromagnetické konstrukce jsou preferovány v potravinářských, nápojových a farmaceutických vodních systémech, kde je vyžadována čistitelnost a sanitární připojení.

---

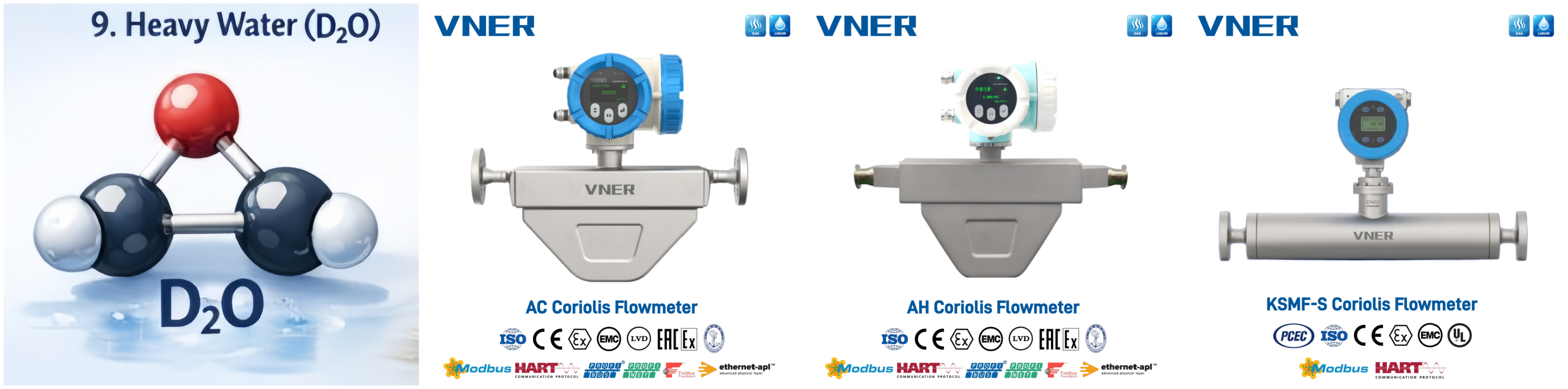

9. Těžká voda (D₂O)

Aplikace: jaderná a výzkumná zařízení

Vlastnosti: vysoce hodnotná kapalina, nutná kontrola hustoty

Doporučené řešení:

• Coriolisova řada hmotnostní průtokoměr

• Coriolisova řada KSMF hmotnostní průtokoměr

Technická poznámka

Měření hmotnostního průtoku a hustoty je zásadní pro vysoce hodnotné kapaliny nebo kapaliny jaderné kvality.

---

10. Odpadní vody / průmyslové odpadní vody

Aplikace: ČOV, chemické závody, environmentální systémy

Vlastnosti: pevné látky, kal, korozivní média

Doporučená řešení:

• VE Premium EMF (primární)

• VE801 Ekonomické EMF pro komunální sítě odpadních vod

• Ultrazvuk pro velké kanály

• Víření/vír pro podporu inženýrských sítí

Podpora dávkování a vypouštění upravené vody

• Průtokoměr s kapalinovou turbínou LWGY pro systémy vypouštění a opětovného použití čisté upravené vody
• Rotametr SR41 pro dávkovací linky chemikálií

Inženýrský přehled

Turbínové průtokoměry se často používají pro čistou upravenou vodu nebo vodu pro opakované použití, kde může být vodivost nízká, ale vyžaduje se stabilní průtok a nákladová efektivita.

---

Podpora užitkových a smykových aplikací

---

Vodní systémy často obsahují pomocné měřicí body:

Aplikace	Doporučený nástroj
Lišty pro dávkování chemikálií	Rotametr SR41 / Coriolis
Čistá upravená voda	Turbína LWGY
Závitové připojení	VE803 Kompaktní EMF
Rozpočtové projekty	VE801 Ekonomické EMF
Potravinová/farmaceutická voda	VE13E Hygienické EMF
Pára / horká voda	SA80T Swirl / MA80T Vortex

Klíčové faktory výběru pro měření průtoku vody

---

Faktor	Technická úvaha
Vodivost	Určuje vhodnost EMF
Hygienický požadavek	Hygienické EMF nebo Coriolis
Velikost potrubí	Ultrazvuk pro velký průměr
Rozpočet	Ekonomické EMF nebo turbína
Požadavek na přesnost	Coriolis pro vysokou přesnost
Přístup k údržbě	Rotametr pro jednoduchou místní indikaci

Závěr

---

Každý typ vody představuje různé problémy měření a vyžaduje vhodnou technologii měření průtoku. Výběr správného přístroje závisí na vodivosti, čistotě, podmínkách instalace, požadavcích na přesnost a zvážení nákladů životního cyklu.

S komplexním portfoliem zahrnujícím elektromagnetické, Coriolisovy, vortexové, vířivé, ultrazvukové, turbínové a rotametrické technologie poskytuje VNER spolehlivá a optimalizovaná řešení měření průtoku v celém spektru vodních aplikací – od ultračistých laboratorních systémů až po rozsáhlé komunální a průmyslové čištění odpadních vod.

Vzhledem k tomu, že průmyslová odvětví na celém světě nadále upřednostňují efektivitu, udržitelnost a provozní spolehlivost, pokročilé měření průtoku zůstává klíčovou součástí moderního vodního hospodářství a řízení procesů.
