Proč je průtokoměr s kapalinovou turbínou nezbytný pro vysoce přesné měření kapalin?

V oblasti přesného měření kapalin zůstává průtokoměr s kapalinovou turbínou jedním z nejspolehlivějších a nejefektivnějších nástrojů pro manipulaci s čistými kapalinami s nízkou viskozitou. The Průtokoměr s kapalinovou turbínou řady LWGY je důkazem této spolehlivosti a nabízí kompaktní design, který spojuje mechanickou robustnost se sofistikovaným elektronickým snímáním. Tento průtokoměr, navržený speciálně pro průmyslové a komerční systémy, převádí kinetickou energii tekutiny na měřitelnou rotační frekvenci. Zaměřením na jednoduchou konstrukci a vysokorychlostní odezvu poskytuje řada LWGY cenově efektivní, avšak vysoce přesné řešení pro různé aplikace kapalin, od úpravy vody po rafinované chemické zpracování.

Jak řada LWGY převádí rychlost proudění na rotační data?

Základní funkční princip Průtokoměr s kapalinovou turbínou je zdánlivě jednoduchý, ale vyžaduje přesné inženýrství pro zachování přesnosti. Když kapalina vstupuje do měřiče, je nejprve upravena, aby byl zajištěn stabilní profil průtoku, než dojde k interakci s vnitřními součástmi.

Jaká je role usměrňovače průtoku a sestavy rotoru?

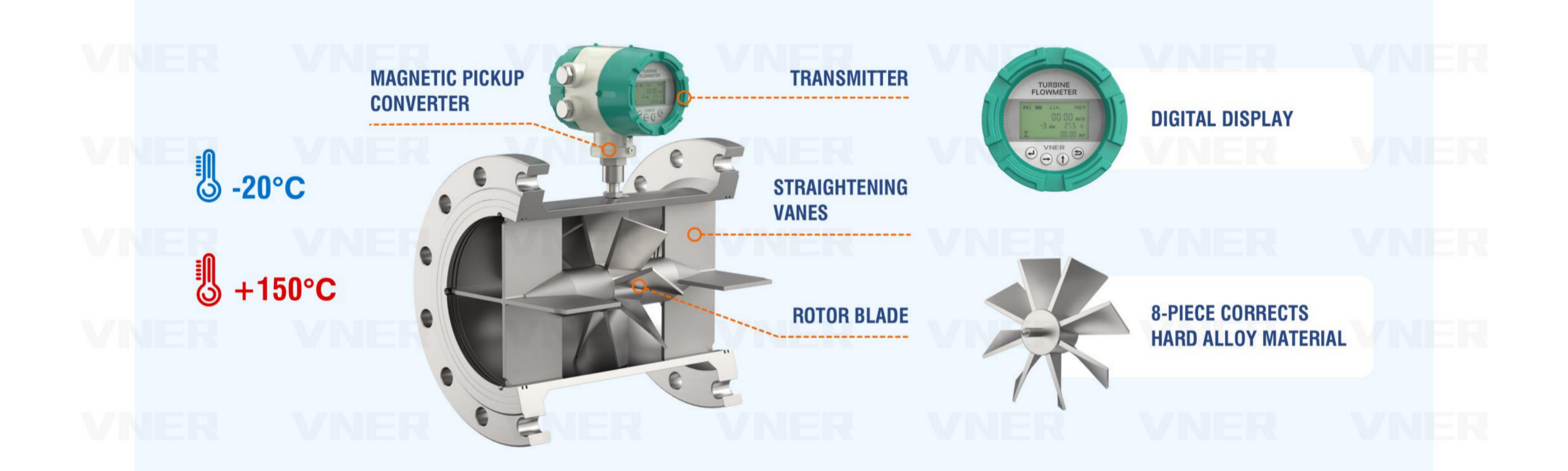

Proces začíná, když kapalina prochází integrovanou usměrňovač toku . Tato součást je kritická, protože eliminuje turbulence a víření způsobené ohyby potrubí nebo ventily proti proudu. Jakmile je průtok stabilizován, přechází přes rotor turbíny . Úhel lopatek rotoru je navržen tak, aby rychlost kapaliny nutila turbínu k roztočení. Díky přesně obrobeným ložiskům a lehkému rotoru se otáčky rotoru stávají přímo úměrné rychlosti rotoru objemový průtok . Tento lineární vztah umožňuje Průtokoměr s kapalinovou turbínou udržet tak vysokou přesnost v celém svém provozním rozsahu.

Jak snímač snímače detekuje přesné průchody lopatek?

K převodu mechanické rotace na elektrický výstup využívá řada LWGY vysokou citlivost snímač snímače . Jak se turbína otáčí, lopatky z nerezové oceli procházejí magnetickým polem generovaným snímačem umístěným na vnější straně tělesa průtoku. Pokaždé, když čepel projde senzorem, je generován impuls. Výsledný pulzní signál má frekvenci, která je přímo úměrná rychlosti proudění. Tento digitální výstup lze odeslat přímo na místní displej, PLC nebo dávkový regulátor pro monitorování v reálném čase a záznam dat.

Jaké jsou primární technické specifikace řady LWGY?

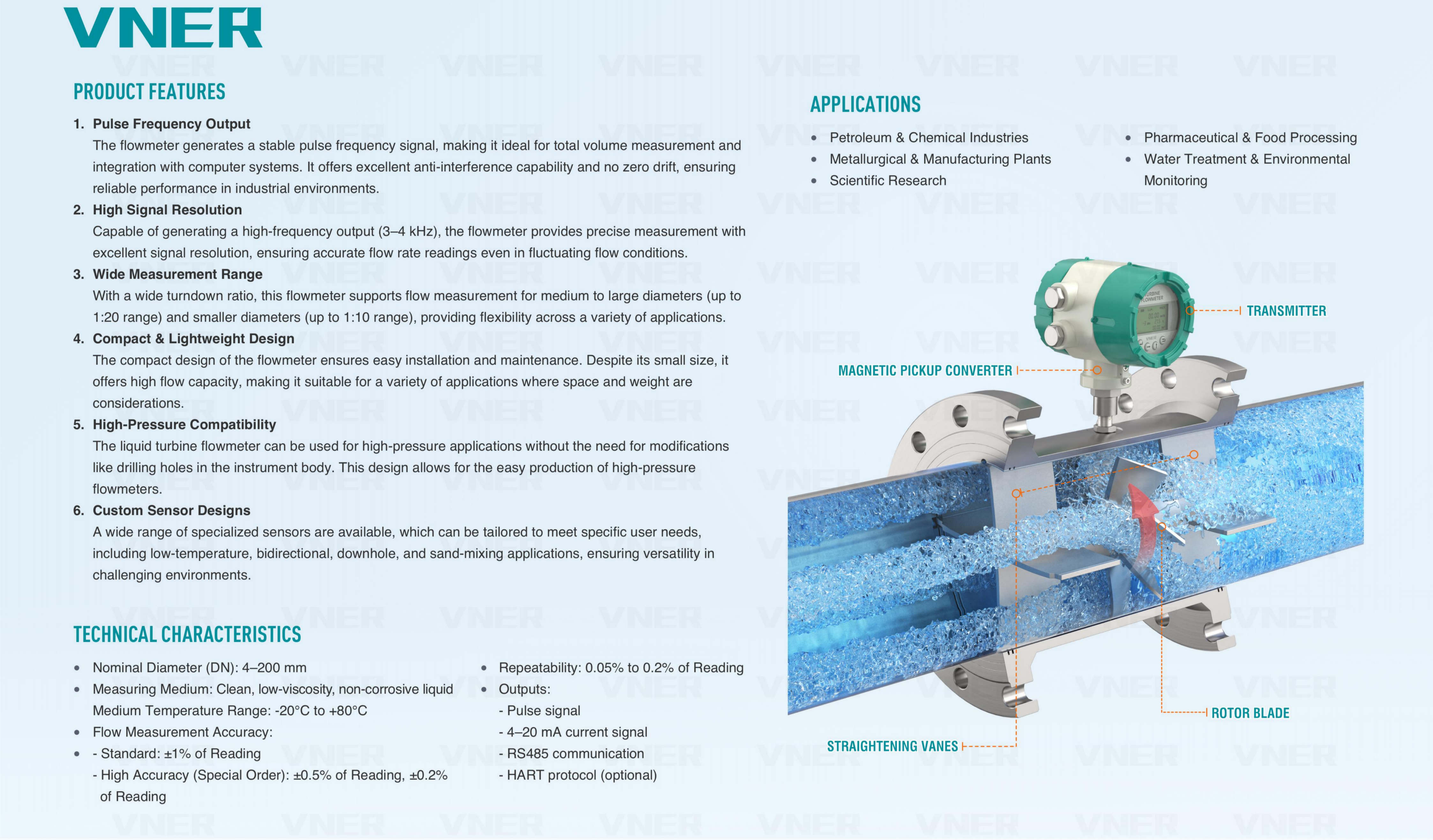

Abychom vám pomohli při integraci systému a výběru hardwaru, uvádí následující tabulka základní charakteristiky systému Průtokoměr s kapalinovou turbínou řady LWGY :

Proč je řada LWGY vhodná pro dávkovací a dávkovací aplikace?

V mnoha průmyslových procesech je schopnost rychle a opakovaně měřit konkrétní objem kapaliny důležitější než sledování nepřetržitého průtoku. The Průtokoměr s kapalinovou turbínou vyniká v těchto „dávkových“ scénářích díky svým jedinečným fyzikálním vlastnostem.

Zlepšuje rychlá doba odezvy přesnost dávkování?

Jedna z výjimečných vlastností Řada LWGY je jeho rotor s nízkou setrvačností. Na rozdíl od těžších měřičů objemu je rotor turbíny v tomto Průtokoměr s kapalinovou turbínou zrychluje a zpomaluje téměř okamžitě s proudem kapaliny. Tato „rychlá reakce“ je zásadní výdej aplikace, kde se ventily rychle otevírají a zavírají. Pokud má měřidlo pomalou dobu odezvy, může zmeškat počáteční "zásah" tekutiny nebo pokračovat v počítání po uzavření ventilu, což vede ke kumulativním chybám. LWGY zajišťuje, že každá kapka je započítána od začátku do konce.

Jak vynikající opakovatelnost prospívá kontrole kvality?

Při chemickém míchání nebo farmaceutickém „dávkování“ je primární metrikou úspěchu konzistence. The Průtokoměr s kapalinovou turbínou nabídky vynikající opakovatelnost typicky v rozmezí 0,05 % až 0,2 %. To znamená, že pokud průtokoměrem proteče stejný objem kapaliny vícekrát za stejných podmínek, zůstane výstup prakticky stejný. Pro průmyslové operátory tato spolehlivost zjednodušuje kontrolu kvality a zajišťuje, že složení produktů zůstane konzistentní po tisíce cyklů.

Dokáže průtokoměr s kapalinovou turbínou odolat vysokotlakému průmyslovému prostředí?

Zatímco vnitřní mechanismy jsou dostatečně citlivé na to, aby detekovaly nízké průtoky, vnější pouzdro Průtokoměr s kapalinovou turbínou je stavěn pro odolnost. The Řada LWGY je navržen tak, aby obstál v náročných mechanických prostředích.

Je robustní mechanická konstrukce schopna zvládnout vysoký tlak?

Řada LWGY je vyrobena z vysoce kvalitní nerezové oceli (304 nebo 316L) robustní mechanické provedení které vydrží značné tlaky na vedení. Toto vysokotlaká schopnost je preferovanou volbou pro hydraulické testovací stojany, vstřikování vody do ropných polí a vysokotlaké čisticí systémy. Schopnost měřiče udržet svou strukturální integritu pod tlakem zajišťuje, že vnitřní vůle mezi rotorem a pouzdrem zůstane konstantní, čímž se zabrání posunu měření nebo mechanickému selhání během tlakových špiček.

Proč je čistota nezbytným předpokladem pro životnost turbínového měřiče?

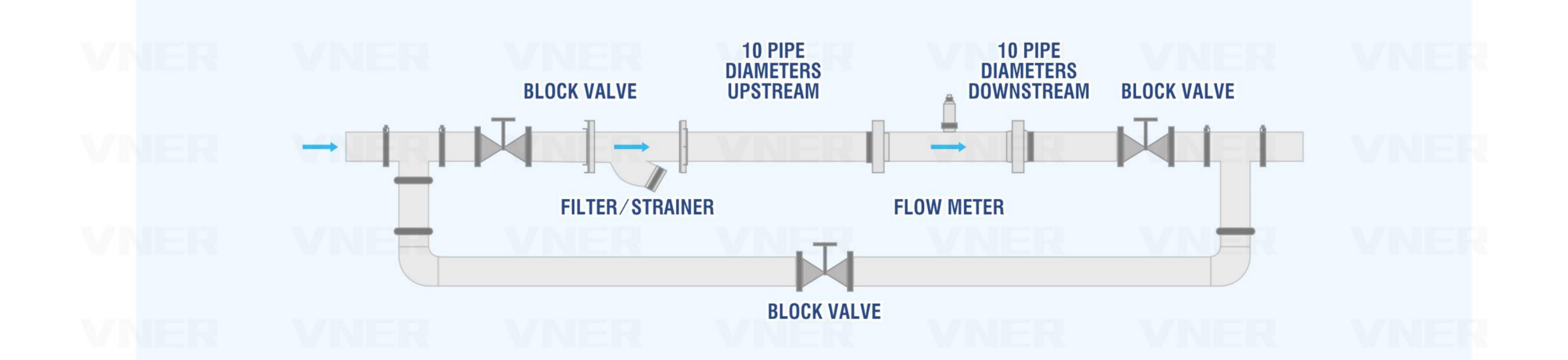

Je důležité poznamenat, že Průtokoměr s kapalinovou turbínou je speciálně navržen pro média, která je čisté a bez velkých částic nebo vláknitého obsahu . Vzhledem k tomu, že se turbína točí vysokou rychlostí na přesných ložiskách, jakékoli pevné nečistoty by mohly způsobit oděr nebo dokonce zaseknutí rotoru. V systémech, kde může kapalina obsahovat příležitostné částice, je staardním doporučením instalace sítka 20-40 mesh před LWGY vnitřních částí a prodloužit životnost zařízení.

Jak nízká hmotnost a kompaktní konstrukce prospívají návrhu systému?

Moderní průmyslové ližiny a přenosné dávkovací jednotky vyžadují komponenty, které jsou výkonné a přenosné. The Průtokoměr s kapalinovou turbínou dokonale vyhovuje těmto požadavkům.

Zjednodušuje kompaktní tvarový faktor dodatečné vybavení?

The Řada LWGY se vyznačuje svým kompaktní and nízká hmotnost design. Ve srovnání s objemnými elektromagnetickými průtokoměry nebo těžkými coriolisovými průtokoměry lze turbínový měřič instalovat do těsných konfigurací potrubí bez potřeby těžkých podpěrných konzol. Díky tomu je obzvláště atraktivní pro „univerzální měření kapalin“, kde stávající uspořádání potrubí nelze snadno upravit. Přírubové nebo závitové spoje umožňují rychlou instalaci a demontáž během období údržby.

Proč je tento měřič nákladově efektivním řešením pro obecné měření?

Zaměřením se na efektivní mechanický design Průtokoměr s kapalinovou turbínou poskytuje vysokou úroveň výkonu za nižší cenu než mnoho alternativních technologií. Pro „General-Purpose Liquid Metering“ v komerčních budovách – jako je monitorování chlazené vody nebo sledování spotřeby paliva – nabízí řada LWGY nezbytnou přesnost bez nadměrných nákladů na složitější specializované měřiče. Jeho jednoduchost se také promítá do snadného použití; a snímač snímače a místní převodník jsou často plug-and-play, což vyžaduje minimální úsilí při kalibraci pro standardní kapaliny, jako je voda nebo nafta.

Jak se využívá pulzní signál pro vzdálené monitorování?

"Digitální nativní" povaha Průtokoměr s kapalinovou turbínou výstup je vysoce kompatibilní s moderní automatizací.

Lze signál integrovat do PLC a SCADA systémů?

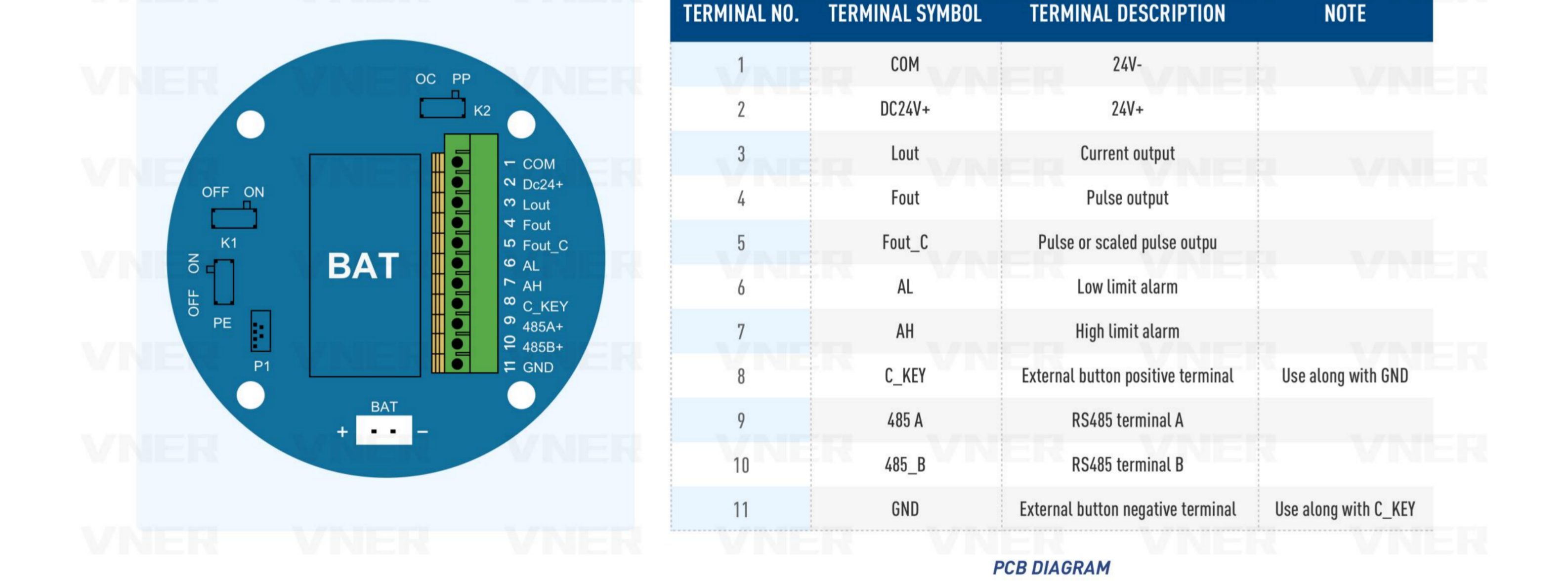

Syrové pulzní signál generované LWGY je čistá, obdélníková frekvence, kterou snadno interpretuje téměř každý PLC (Programmable Logic Controller). Pro zařízení směřující k Průmyslu 4.0 může být elektroměr vybaven vysílačem, který převádí tento impuls na analogový signál 4-20 mA nebo digitální výstup Modbus RS485. To umožňuje objemový průtok a celkový tok, který lze monitorovat z centrálního dispečinku, což usnadňuje vzdálené úpravy procesů a automatizované řízení zásob.

Je místní zobrazení možností pro samostatné aplikace?

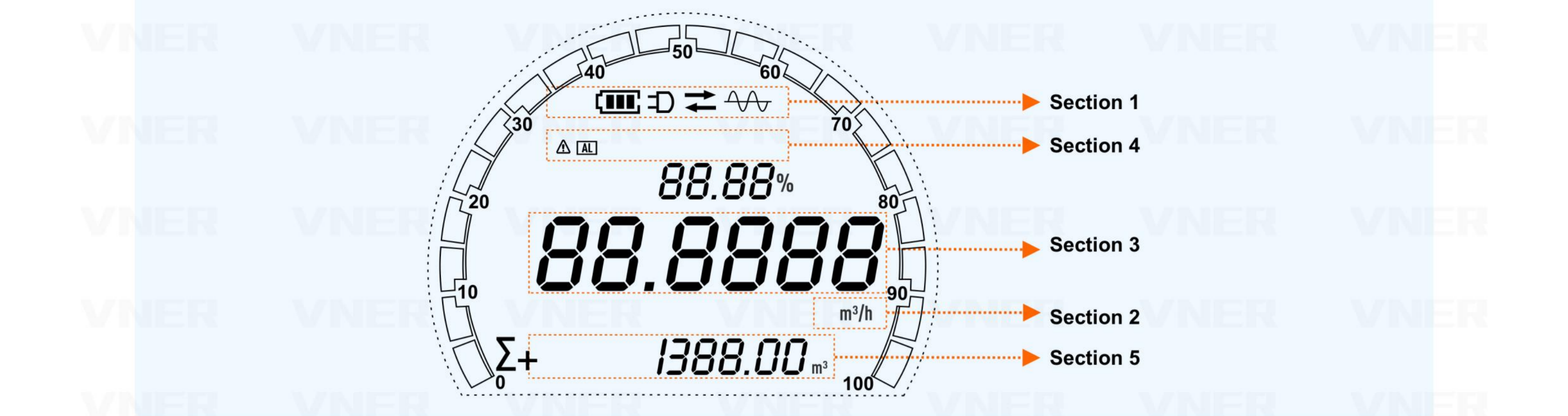

Pro aplikace, kde není přítomen řídicí systém, Řada LWGY může být vybaven bateriovým místním integrátorem. To umožňuje operátorům odečítat průtok a celkový objem přímo v místě měření. Ať už se používá pro kontrolu účinnosti čerpadla nebo sledování spotřeby vody konkrétního stroje, Průtokoměr s kapalinovou turbínou poskytuje jasná a okamžitá data, která jsou nezbytná pro provozní transparentnost a správu zdrojů.
