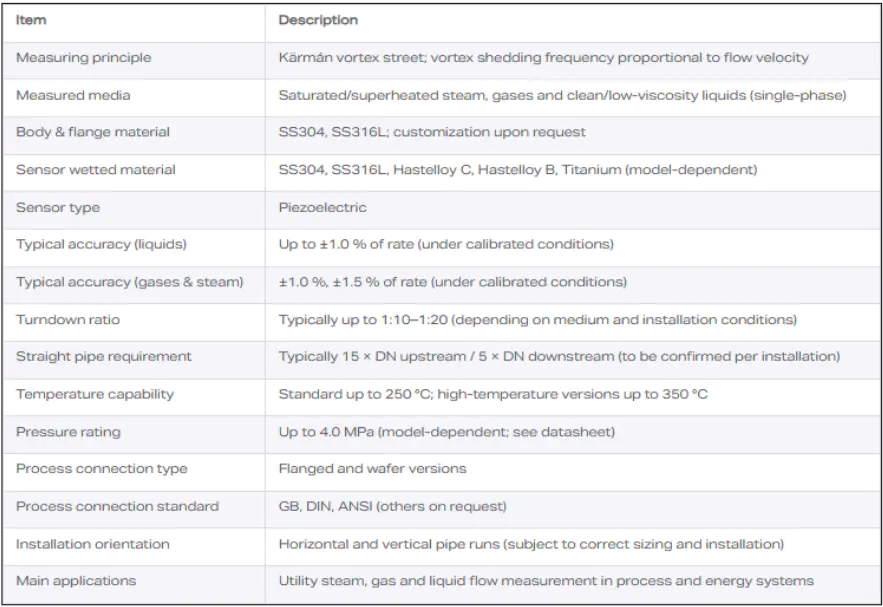

Proč se Vortexový průtokoměr stane po instalaci nestabilním – nebo dokonce přestane fungovat?


Zažili jste někdy vírový průtokoměr, který po instalaci ukazuje špatnou přesnost, velké kolísání signálu nebo dokonce úplnou ztrátu signálu?

V mnoha případech není hlavní příčinou samotný nástroj, ale spíše nesprávné dimenzování a instalační postupy. Vírové průtokoměry jsou vysoce citlivé na rychlostní profil, režim proudění a konfiguraci potrubí. Malé odchylky v těchto detailech mohou vést k významným chybám měření.

Tento článek vysvětluje klíčové inženýrské principy, které stojí za správným dimenzováním, výběrem reduktoru a požadavky na přímé potrubí, na základě průmyslových standardů a ověřeného experimentálního výzkumu.


1. Měření velikosti pro široký poměr ztlumení: Proč je často nutné zmenšit průměr

K dosažení a široký poměr ztlumení a zajistit dostatečnou sílu signálu při nízkých průtocích, to je běžná technická praxe zmenšit průměr průtokoměru vzhledem k potrubí aby se zvýšila rychlost tekutiny.

pro průtokoměry závislé na rychlostním profilu - jako například:

  • Vírové průtokoměry
  • Vířivé (vírové precese) průtokoměry
  • Elektromagnetické průtokoměry

tohoto přizpůsobení průměru se typicky dosahuje použitím koncentrické redukce .


Obecný princip dimenzování

  • Ve většině aplikací je jmenovitý průměr průtokoměru by měl být stejný nebo menší než průměr potrubí .
  • pro vortex flowmeters, the calculated meter size is often o jednu až dvě jmenovité velikosti menší než potrubí.

Příklad

  • Potrubí: 8" (DN200)
  • Vírový průtokoměr: 4" (DN100)

Ve speciálních případech - např přeprava oleje nebo nízkoprůtokové měření dusíku —pro splnění extrémních požadavků na ztlumení lze použít i větší snížení.

Častým problémem však zůstává předimenzování. V několika projektech byly vybrány vírové průtokoměry příliš velký , což má za následek:

  • Nedostatečná rychlost při běžném provozu
  • Provoz mimo efektivní rozsah měření
  • Silná nestabilita signálu po uvedení do provozu

Poznámka k případu:

pro nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

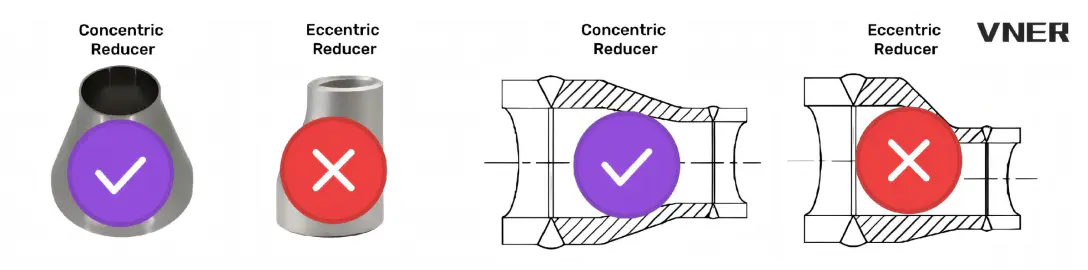

2. Výběr redukce: Vždy používejte soustředné redukce

Kdykoli je u instalací vírových průtokoměrů vyžadováno zmenšení nebo rozšíření průměru potrubí:

Musí být použity koncentrické redukce.

Excentrické redukce vytvářejí asymetrické rychlostní profily, které výrazně snižují přesnost měření u rychlostně citlivých přístrojů.

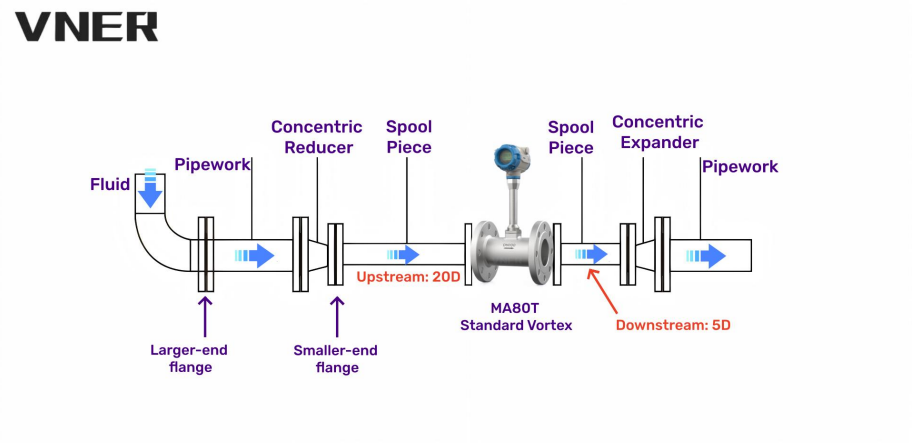

3. Požadavky na rovné potrubí pro instalace se zmenšeným průměrem

Požadavky na geometrii reduktoru


Chcete-li minimalizovat zkreslení toku:

  • The úhel kužele α reduktoru by neměl překročit 15°
  • Za těchto podmínek může být reduktor považován za součást délky přímé trubky

Obojí Předřazené a poproudé redukce musí být soustředné, postupné reduktory.


4. Minimální požadavky na délku přímého směru proti proudu (typické hodnoty)



Typ rušení proti proudu

Obecná požadovaná rovná délka

Žádné rušení

15D

Koncentrický reduktor

15D

Soustředný expandér

18D

Jednoduché koleno 90°

20D

Dvě 90° kolena (stejná rovina)

25D

Dvě 90° kolena (různé roviny)

40D

Ventil

50D

D = vnitřní průměr trubky


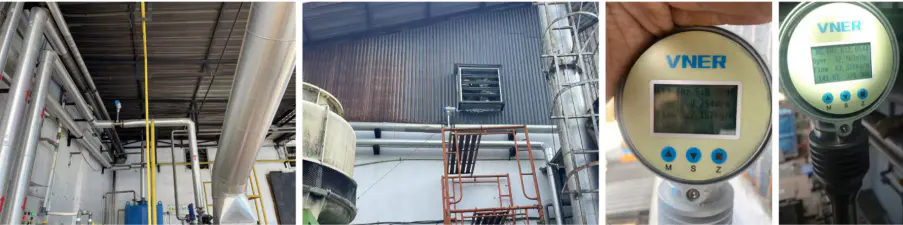

5. Všeobecné podmínky instalace vířivých průtokoměrů


Správně nainstalovaný vířivý průtokoměr by měl splňovat následující podmínky:

a) Instaluje se vodorovně nebo svisle (pro kapaliny: směr proudění zdola nahoru) v potrubí odpovídající jmenovitému průměru

b) Přiměřené délky přímých trubek před a po proudu bez překážek, jak je specifikováno

c) koaxiální vyrovnání s potrubím; těsnění nesmí zasahovat do proudu

d) Vícedílné potrubí musí zůstat rovné s minimálním vyosením os

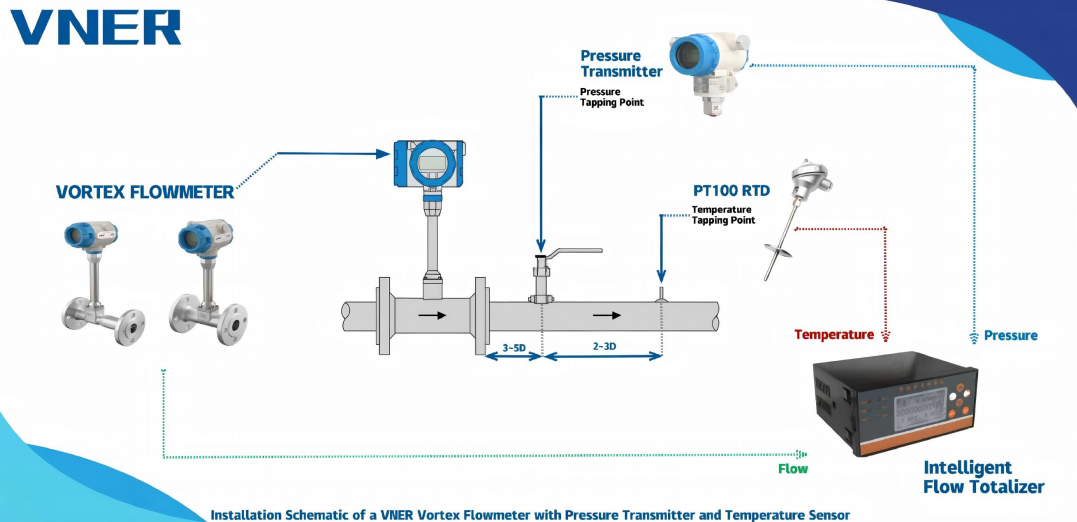

e) Měření teploty:

  • Nejlépe přes vestavěnou jímku
  • V opačném případě vyhledejte snímač 2–5D po proudu

f) Měření tlaku:

  • Nejlépe přes vestavěný tlakový odběr
  • V opačném případě vyhledejte poklep 2–7D po proudu

g) Žádné ventily nebo obtokové potrubí v přímých částech potrubí

h) Žádné regulační ventily průtoku před měřidlem

i) Pokud jsou přítomny plynové bubliny nebo nečistoty, nainstalujte separátory nebo filtry proti proudu přímého běhu

6. Typické délky přímých trubek (měření uzavřeného potrubí)

Upstream Configuration

Délka proti proudu

Délka po proudu

Koncentrický reduktor fully open gate valve

≥15D

≥5D

Jednoduché koleno 90°

≥20D

≥5D

Dvě 90° kolena (stejná rovina)

≥25D

≥5D

Dvě 90° kolena (různé roviny)

≥40D

≥5D


7. Umístění ventilu a úvahy o dvoufázovém průtoku

  • Vyhněte se ventilům nebo obtokům v blízkosti průtokoměru
  • Ventily snižující tlak mohou způsobit změnu fáze ve směru proudu
  • Je třeba se vyhnout dvoufázovému proudění (plyn v kapalině nebo kapalina v plynu).
  • V případě potřeby použijte předřazené odlučovače plynu nebo filtry


8. Proč je třeba se vyhnout excentrickým reduktorům

Coriolisovy hmotnostní průtokoměry a objemové průtokoměry jsou nezávislé na rychlostním profilu.

Všechny ostatní průtokoměry jsou závislé na profilu rychlosti a vyžadují přímé délky potrubí před a po proudu.

Klíčové průmyslové pokyny:

  • Požadavky na instalaci zařízení s diferenčním tlakem musí splňovat ISO 5167-1
  • pro other flowmeters, manufacturer installation guidelines must be strictly followed
  • Excentrické redukce vážně narušují rychlostní profily a neměl by být používán v blízkosti měřičů závislých na rychlosti


9. Vliv koncentrických redukčních ventilů na profil rychlosti (experimentální důkaz)

Experimentální studie provedené společností Hydraulika TNO a Delft pomocí vzduchu a vody předvést:

  • Koncentrický reduktor s poměrem průměrů D_meter / D_pipe ≈ 0,44 dokáže převést asymetrický rychlostní profil na téměř symetrický (asymetrie < 2 %)
  • Profil rychlosti po proudu se podobá a rychlostní profil zástrčkového typu (PTVP)
  • v 5D po proudu , profil zůstává stabilní napříč:
    Re = 50 000–250 000 (vzduch)
    Re = 20 000–500 000 (voda)
  • Koncentrické redukce nevylučujte víření , zejména ty způsobené prostorovými ohyby
  • Zařízení pro odstranění víření mohou vyžadovat ≥6D délka v závislosti na výšce víření


Shrnutí nálezů

  • Koncentrické redukce significantly improve velocity symmetry
  • Neodstraňují víření
  • Tuto výhodu poskytují pouze koncentrické redukce
  • Excentrické redukce způsobují vážné zkreslení rychlosti

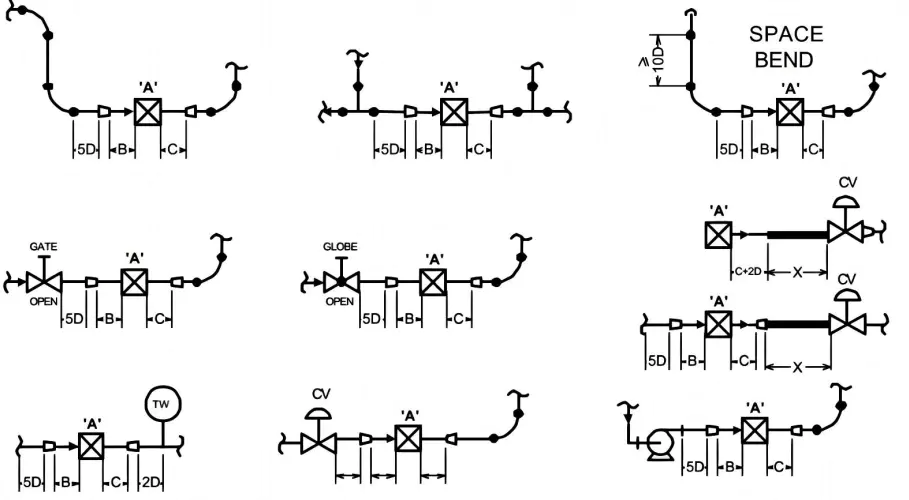

10. Požadavky na rovné potrubí pro instalace se zmenšeným průměrem

(D_meter / D_pipe ≤ 0,7)

Typ měřiče "A"

Proti proudu „B“

Po proudu „C“

Dodatečná délka pro výstupní regulační ventil

Vortex

5 5 25

Krouživým pohybem

3 1 25

Coriolis

N/A

N/A

30

Ultrazvukový

5 5

Informujte se u výrobce

Therma

5 5 N/A

Elektromagnetické

5 5

N/A


Konečné technické s sebou

Když vírový průtokoměr nefunguje správně, je příčinou jen zřídka „kvalita přístroje“.

Častěji se jedná o a problém na systémové úrovni zahrnující:

  • Nesprávný výběr průměru
  • Nesprávný typ reduktoru
  • Nedostatečná délka přímé trubky
  • Zkreslený rychlostní profil

Correct sizing koncentrické redukce disciplined piping design jsou základem stabilního a přesného měření vířivého toku.

Pokud správně navrhnete pole toku, přístroj udělá svou práci.
