Co dělá Coriolisův hmotnostní průtokoměr konečným řešením pro vysoce přesné měření v moderním průmyslu?

Uprostřed hluboké transformace Průmyslu 4.0 již není přesnost měření kapalin pouze technickým parametrem; stala se základní metrikou pro měření efektivity automatizované výroby a inteligentní úrovně monitorování. Díky své podvratné filozofii designu, Coriolisův hmotnostní průtokoměr zcela prolomila okovy tradičního objemového měření, které je často omezeno faktory prostředí, jako je teplota, tlak a hustota tekutiny. V současné době tato technologie rychle proniká do špičkových výrobních odvětví, jako je petrochemie, potravinářství a farmacie, výroba polovodičů a námořní průmysl, a stává se uznávaným „zlatým standardem“ pro komplexní monitorování tekutin. Vzhledem k tomu, že se globální průmyslová odvětví směřují k uhlíkové neutralitě a snižování odpadu, možnost přímého měření hmotnosti poskytuje konečný datový základ pro optimalizaci zdrojů a sledování uhlíkové stopy.

Co je Coriolisův hmotnostní průtokoměr?

Coriolisův hmotnostní průtokoměr je sofistikovaný přesný přístroj navržený na základě klasických dynamických principů, konkrétně Coriolisova jevu. Z hlediska fyzikální podstaty jde o generace na rozdíl od tradičních clonových, turbínových nebo elektromagnetických průtokoměrů. Konvenční zařízení většinou měří "objem" tekutiny, která je vysoce citlivá na rušení způsobené tepelnou roztažností nebo kontrakcí. Naproti tomu Coriolisův měřič měří „skutečnou hmotnost“ tekutiny – fyzikální veličinu, která zůstává konstantní za jakýchkoli provozních podmínek, ať už je tekutinou vroucí kapalina nebo stlačený plyn.

Uvnitř se jeho jádro skládá z jedné nebo dvou měřicích trubic udržovaných ve stavu přesně řízené vibrace. Vysokofrekvenční malý akční člen (hnací cívka) pohání měřicí trubice, aby vibrovaly na jejich specifické vlastní frekvenci, podobně jako ladička. Tato konstrukce důmyslně využívá setrvačné síly generované částicemi tekutiny pohybujícími se ve vibračním systému a převádí abstraktní atribut hmoty na zachytitelné mechanické signály. Tento přístup k přímému měření eliminuje potřebu složitých výpočtů hustoty a poskytuje procesním inženýrům „jediný zdroj pravdy“.

Jak funguje hmotnostní průtokoměr?

Abychom hluboce porozuměli provoznímu mechanismu tohoto průtokoměru, musíme pozorovat dynamické mechanické chování kapaliny při jejím vstupu do vysokofrekvenčních vibračních trubic. Tento proces lze rozdělit do čtyř základních technických fází:

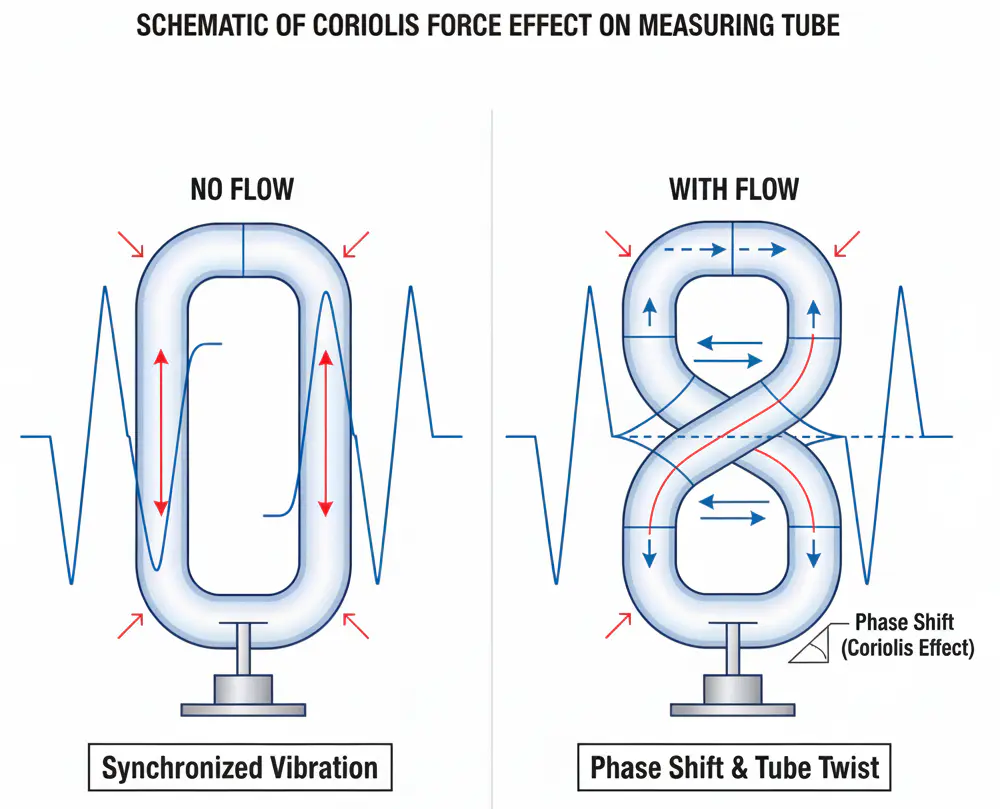

Vysokofrekvenční vibrační buzení: Jakmile se průtokoměr spustí, pohon pohání měřicí trubice tak, aby produkovaly mikrovibrace o vysoké frekvenci (typicky 400-1000 Hz). Ve statickém stavu (bez průtoku) jsou vibrační cykly celé trubice zcela synchronizovány jak v čase, tak v prostoru. Senzory na vstupu a výstupu detekují identické sinusové vlny.

Zapojení Coriolisovy síly: Když kapalina nebo plyn začne proudit vibračními trubicemi vysokou rychlostí, pohybující se částice tekutiny se v důsledku setrvačnosti pokoušejí odolávat periodickým vibracím trubek. Na vstupní straně kapalina odolává vytlačování ze středu vibrací; na výstupní straně odolává zpětnému vytažení. Tato interakční síla je ve fyzice známá jako „Coriolisova síla“.

Mechanická deformace a kroucení: Coriolisova síla působí v opačných směrech na vstupní a výstupní polovinu trubice, což způsobuje, že trubice podléhá jemnému "zkroucení" nebo "deformaci", která je neviditelná pouhým okem. Toto mechanické kroucení je přímo úměrné rychlosti toku hmoty – čím více hmoty prochází, tím větší je síla a tím významnější je kroucení.

Konverze fázového posunu a dekódování dat: Tato deformace narušuje synchronizaci mezi dvěma konci trubky. Senzory instalované na vstupním a výstupním konci zachycují „fázový posun“ (časové zpoždění) mezi dvěma vibračními signály. Prostřednictvím vysoce výkonných čipů digitálního zpracování signálu (DSP) systém okamžitě převádí tento mikrosekundový časový rozdíl na extrémně přesné údaje o hmotnostním průtoku a současně vypočítává hustotu ze změny vlastní frekvence.

Jaké jsou významné výhody Coriolisových průtokoměrů?

Důvod Coriolisovy průtokoměry nahradily tradiční v mnoha špičkových průmyslových scénářích pramení z kombinace téměř nekompromisních technických výhod:

Bezkonkurenční přesnost a opakovatelnost měření: Moderní Coriolisovy měřiče mohou poskytovat přesnost měření hmotnosti až ±0,1 % nebo dokonce ±0,05 %. Tato úroveň přesnosti je kritická pro převod do úschovy, kde i 0,5% chyba může vést ke ztrátám milionů dolarů za rok. Vysoká opakovatelnost zajišťuje, že výrobní proces zůstává konzistentní dávka po dávce.

Vynikající vibrace a odolnost vůči okolnímu prostředí: Vnitřní pracovní frekvence nástroje je typicky nastavena přesně na 400 Hz. Tento vysokofrekvenční provoz funguje jako přirozený „filtr“, který umožňuje zařízení rozlišit vlastní měřicí signál od nízkofrekvenčního mechanického hluku běžného v průmyslovém prostředí – jako je hukot velkých čerpacích agregátů, průmyslových kompresorů nebo hlavních lodních motorů. To zajišťuje extrémně vysokou stabilitu čtení i v těch "nejhlučnějších" podmínkách závodu.

Zjednodušená implementace inženýrství a údržba s nízkým životním cyklem:

• Žádné požadavky na přímou trubku: Na rozdíl od turbínových nebo ultrazvukových měřičů, které vyžadují 10-20 průměrů rovné trubky ke stabilizaci průtokových profilů, je Coriolisův měřič nezávislý na průtokovém profilu. Ve stísněných prostorech, jako jsou pobřežní plošiny nebo lodní kajuty, to šetří obrovské množství prostoru a nákladů na inženýrství.
• Žádné pohyblivé části ve streamu: Nejsou zde žádná ložiska, která by se opotřebovávala, ani rotory, které by se ucpávaly. Výsledkem jsou neuvěřitelně nízké celkové náklady na vlastnictví (TCO) a vysoká doba provozuschopnosti kritické infrastruktury.

"Digitální senzor" s víceparametrovou integrací: Jediný Coriolisův měřič poskytuje „trojici“ dat: hmotnostní průtok, hustotu a teplotu. Integrací těchto hodnot může měřič také vydávat objemový průtok a koncentraci, čímž efektivně nahrazuje tři samostatné přístroje jedním digitálním uzlem.

Řada VNER AC, AG a AH: Specializovaná řešení pro průmyslové výzvy

Pro splnění různorodých a často extrémních požadavků moderního průmyslu vyvinul VNER tři specializované řady Coriolisových hmotnostních průtokoměrů, z nichž každý je navržen pro specifická provozní prostředí a regulační normy.

1. Coriolisův hmotnostní průtokoměr řady AC: Vlajková loď pro všestranné průmyslové aplikace

The Coriolisův hmotnostní průtokoměr řady AC představuje vrchol vlajkové lodi VNER technologie, navržený tak, aby sloužil jako všestranný „pracant“ pro vysoce přesné měření hmotnostního průtoku a hustoty v nejširším spektru průmyslových odvětví.

• Technická dokonalost a integrita signálu : Je poháněn plně digitální platformou vysílače řady A a využívá pokročilé digitální zpracování signálu (DSP) ke snadnému zpracování signálů s velmi nízkým tokem. Integrovaný MFD™ (Multi-Frequency Drive) technologie poskytuje výjimečnou stabilitu i v přítomnosti unášeného plynu nebo plyn-kapalina dvoufázových podmínek, které obvykle způsobují selhání tradičních měřidel.

• Extrémní specifikace : Může se pochlubit přesností hmotnostního průtoku až ±0,05 % a vydrží provozní tlaky až 15,0 MPa . Jeho tepelná odolnost je bezkonkurenční s modely schopnými provozu v kryogenních zónách -196 °C nebo v extrémním horku až 380 °C .

• Klíčové aplikace : Je preferovanou volbou pro přesné dávkování chemikálií, míchání uhlovodíků v rafineriích a vysokotlaké chemické injektážní smyky v náročných pobřežních prostředích.



2. Coriolisův hmotnostní průtokoměr Specialized AG CNG/LNG: Určený pro doplňování paliva CNG a LNG

The AG CNG/LNG Specializovaný Coriolisův hmotnostní průtokoměr je vysoce specializovaná řada navržená speciálně pro hodnotový řetězec zemního plynu se zaměřením na jedinečné výzvy přepravy stlačeného zemního plynu (CNG) a zkapalněného zemního plynu (LNG).

• Vysokotlaká a kryogenní odolnost : Model AG CNG015 je zkonstruován tak, aby přežil extrémní tlaky při doplňování paliva do vozidla 40,0 MPa . Naopak modely LNG jsou optimalizovány pro kryogenní realitu kapalného metanu, přičemž zachovávají strukturální integritu -196 °C aby se zabránilo únikům a nepřesnostem.

• Chytré algoritmy pro měření plynů : Obsahuje proprietární Algoritmus A-GAS™ Tato řada poskytuje ultravysokofrekvenční rozlišení pro eliminaci chyb typicky způsobených nízkou hustotou plynu a vysokou rychlostí proudění. To zajišťuje certifikovanou přesnost dávkového plnění ±0,50 % .

• Klíčové aplikace : Nezbytné pro výdejní stojany na CNG na maloobchodních stanicích, rozsáhlé doplňování lodí LNG a vykládání přívěsů na virtuálních potrubních satelitních stanicích.



3. AH Hygienický Coriolisův hmotnostní průtokoměr: Standard pro hygienické a aseptické procesy

The AH Hygienický Coriolisův hmotnostní průtokoměr se věnuje sanitárnímu světu, kde jsou čistota a přesnost stejně prvořadé. Je přizpůsobena pro potravinářský, nápojový, mlékárenský a farmaceutický průmysl.

• Aseptické inženýrství : Senzor má samovypouštěcí dráhu průtoku bez mrtvé zóny, která eliminuje riziko růstu bakterií. Smáčené části jsou standardně leštěny Ra 0,8 μm , s vysokým leskem Ra 0,38 μm volba pro nejcitlivější farmaceutické tekutiny. Je plně Možnost CIP/SIP , což znamená, že může podstoupit opakované vysokoteplotní sterilizační cykly bez změny přesnosti.

• Integrita materiálu a shody : Všechny smáčené součásti jsou vyrobeny z SS316/SS316L a jsou plně v souladu s ASME BPE a dalších globálních hygienických norem zajišťujících nejvyšší úroveň bezpečnosti výrobků.

• Klíčové aplikace : Rozhodující pro standardizaci tuků při zpracování mléka, přesné dávkování přísad v pivovarech a přípravu pufrů ve farmaceutické výrobě, kde jsou povinné sledovatelné záznamy šarží.



Srovnávací tabulka běžných technologií měření průtoku

Jaké kapaliny může Coriolisův měřič měřit?

Coriolisův průtokoměr je průmyslem oslavován jako „univerzální hráč“. Jeho robustní přizpůsobivost znamená, že pokud je materiál měřicí trubice – od nerezové oceli 316L po Hastelloy C22 nebo titan – kompatibilní s korozívností média, zvládne téměř všechny podmínky:

Extrémně komplexní manipulace s kapalinami: Vyniká v měření vysoce viskózních polymerů, které by zadřely turbínový měřič, těžebních kalů s nenewtonskými charakteristikami kapalin a abrazivních suspenzí. Ve farmaceutickém sektoru podporuje jeho "full-drain" design Clean-in-Place (CIP) a Sterilization-in-Place (SIP), čímž zajišťuje žádnou křížovou kontaminaci mezi šaržemi.

Vysoce přesné průmyslové měření plynu: Plyny jsou vysoce stlačitelné, což činí z objemového měření noční můru. Coriolisův měřič ignoruje kolísání tlaku a měří molekuly plynu přímo. Díky tomu je preferovanou volbou pro vysokotlakou přepravu zemního plynu, čerpací stanice vodíku a průmyslovou distribuci čistého plynu.

Výzvy a hranice dvoufázového toku: Historicky „proud slimáků“ nebo vysoké strhávání plynu způsobilo zastavení Coriolisových měřidel. Nová generace měřidel však využívá "Multi-Frequency Drive" a pokročilé algoritmy DSP k udržení vibrací, i když je kapalina nepořádná směs oleje, vody a plynu. Jedná se o průlom pro ropný a plynárenský průmysl, zejména v monitorování ústí vrtu, kde je instalace separátoru příliš nákladná.

Často kladené otázky o Coriolisových průtokoměrech

1: Proč je Coriolisův měřič dražší než jiné typy? A1: Počáteční náklady jsou vyšší kvůli složité výrobě vibračních trubic a sofistikované elektronice potřebné pro mikrosekundové zpracování signálu. Když však zohledníte nedostatek rovného potrubí, odstranění snímačů teploty/tlaku a konstrukci s nulovou údržbou, „celkové náklady na vlastnictví“ jsou často nižší za období 5 let.

2: Záleží na orientaci měřiče při instalaci? A2: Ano. Pro kapalné aplikace je preferována poloha "trubice-dole", aby se zabránilo zachycení vzduchových bublin. Pro plynové aplikace je nejlepší „trubice-up“, aby mohla zkondenzovaná vlhkost odtékat. Boční montáž se používá pro samovypouštěcí kejdy.

3: Může být Coriolisův měřič poškozen vzduchem v potrubí? A3: Obecně ne. Zatímco vzduch může způsobit dočasnou "chybu měření" nebo "šum" v signálu, mechanicky nepoškozuje měřič. Elektronika je navržena tak, aby obnovila signál, jakmile se průtok kapaliny vrátí do normálu.

4: Existuje maximální limit viskozity pro tyto měřiče? A4: Neexistuje žádné teoretické omezení pro fyziku Coriolisova jevu. Prakticky je však limit určen tlakovou ztrátou. Extrémně viskózní kapaliny vyžadují vyšší tlak čerpadla, aby se pohybovaly zakřivenými trubicemi měřiče.

5: Jak často musím znovu kalibrovat Coriolisův měřič? A5: Protože neexistují žádné pohyblivé části, které by se mohly opotřebovat, je "nulový bod" neuvěřitelně stabilní. Mnoho průmyslových odvětví provádí rekalibraci pouze každých 2 až 5 let nebo kdykoli to vyžadují regulační požadavky. Pokud měřidlo není vystaveno extrémní korozi nebo erozi, jeho kalibrační faktor zůstává pozoruhodně konstantní.

Jako konečné řešení pro vysoce přesné měření v moderním průmyslu, široké přijetí Coriolisův hmotnostní průtokoměr znamená totální skok z „éry hrubého objemového měření“ do „éry přesné kontroly hmotnosti“. Tím, že poskytuje jediný, spolehlivý a víceparametrový zdroj dat, umožňuje inženýrům optimalizovat jejich procesy s nebývalou granularitou. Ať už jde o zajištění přesného chuťového profilu nealkoholického nápoje nebo o řízení přepravy milionů galonů LNG, Coriolisův měřič je nejspolehlivějším hlídačem ve světě dynamiky tekutin. Díky neustálému opakování technologie snímání a výpočetního výkonu bude toto inteligentní zařízení nepochybně hrát nezastupitelnou roli v zelených továrnách a globální energetické transformaci budoucnosti.
