Devět skrytých instalačních chyb, které narušují přesnost průtoku

Setkali jste se někdy s nepřesnými odečty, obtížnou údržbou nebo úplným selháním během instalace průtokoměru?

Ve většině případů problém nespočívá v samotném nástroji, ale v detailech instalace, které jsou často přehlíženy.
Nedostatečné přímé vedení potrubí pro elektromagnetické průtokoměry, nesprávně umístěné filtry pro průtokoměry s proměnnou plochou nebo tlakové kohouty instalované směrem dolů na klínových průtokoměrech – všechny tyto malé chyby mohou vést k významným poruchám systému.
Tento článek shrnuje devět nejčastějších problémů s instalací na místě, které se vyskytují v aplikacích průtokoměrů, což vám pomůže vyhnout se těmto nástrahám přímo u zdroje.

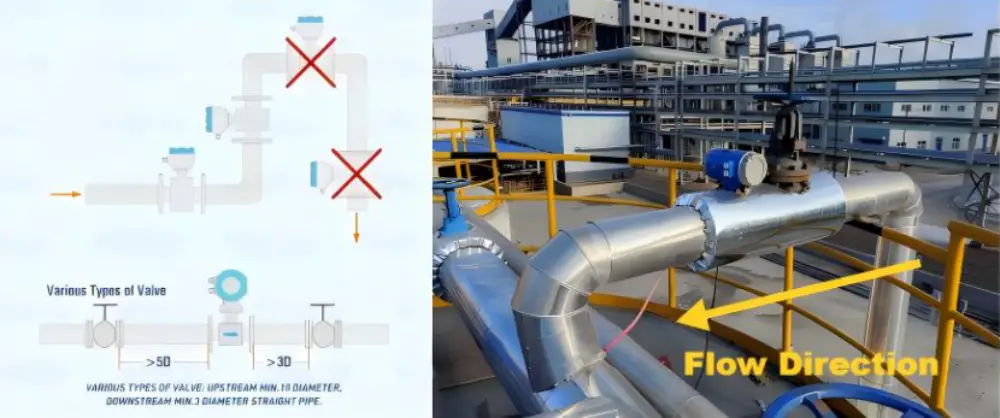

01. Nesprávná montážní poloha nebo nedostatečná délka přímého potrubí (elektromagnetický průtokoměr)

• Aby bylo zajištěno přesné měření, musí průtokoměr vždy pracovat ve stavu plného potrubí.

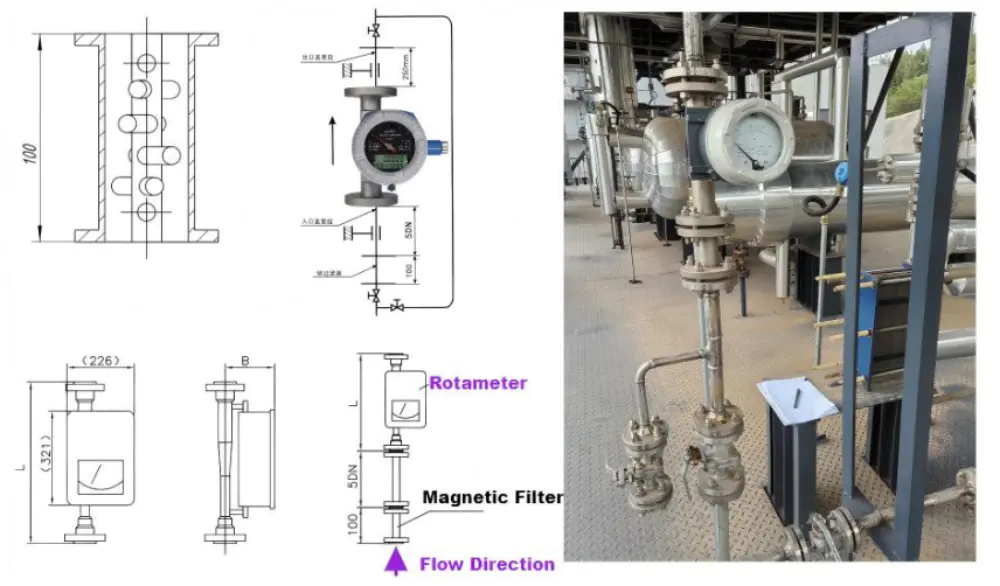

02. Nesprávná instalace magnetického filtru (průtokoměr s proměnnou plochou)

• Přímý přívod by měl být měřen za magnetickým filtrem, nikoli před ním.

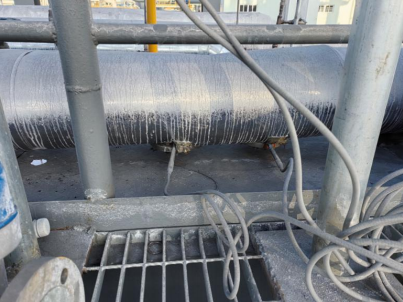

03. Nesprávná instalace klínového průtokoměru

• Instalace příruby pro tlakový odběr směrem dolů nebo příliš blízko k plošině neponechává žádný prostor pro údržbu a způsobuje hromadění usazenin v tlakovém portu, což vede k chybám měření. Vždy zajistěte správnou orientaci a prostor pro údržbu.

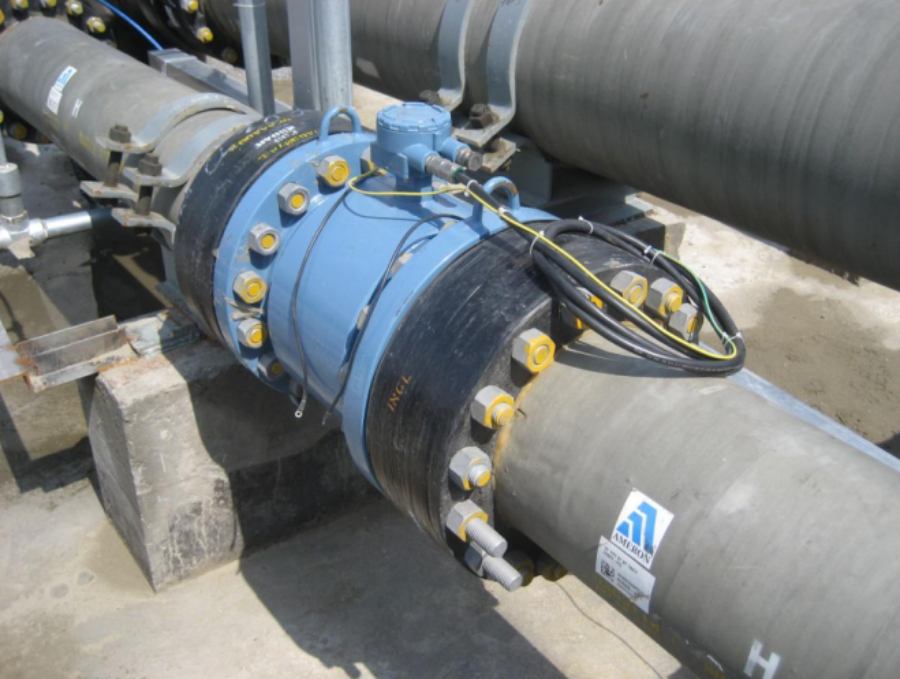

04. Uzemňovací kroužky požadované pro nekovová potrubí (elektromagnetický průtokoměr)

• Elektromagnetické průtokoměry musí být řádně uzemněna.
• Pro kovová potrubí lze použít vnitřní uzemňovací elektrody.
• U nekovových nebo vložkovaných kovových trubek jsou nutné zemnící kroužky pro zajištění stabilní reference signálu.

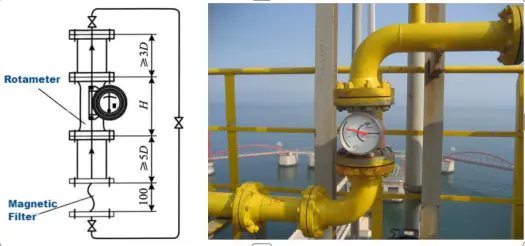

05. Požadavky na přímý chod proti proudu a po proudu (průtokoměr s proměnnou plochou)

• Vstupní a výstupní potrubí by mělo odpovídat velikosti otvoru měřiče.
• Pokud to instalační prostor umožňuje, dodržujte alespoň 5D délky přímého potrubí před a 3D po proudu.
• Poznámka: Někteří výrobci nemusí požadovat přímou jízdu. ale přesto se doporučují dostatečné délky
  optimální přesnost.

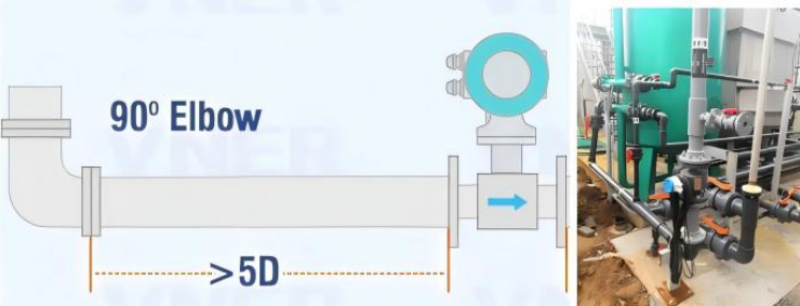

06. Požadavky na přímý chod proti proudu a po proudu (elektromagnetický průtokoměr)

• Neinstalujte průtokoměr v blízkosti prvků narušujících průtok, jako jsou ventily, kolena nebo obtokové potrubí.
• Kdykoli je to možné, zajistěte alespoň 10D proti proudu a 5D po přímém směru („pravidlo 10D-5D“).
• Minimálně udržujte 5D upstream a 3D downstream, abyste dosáhli stabilních a přesných hodnot.

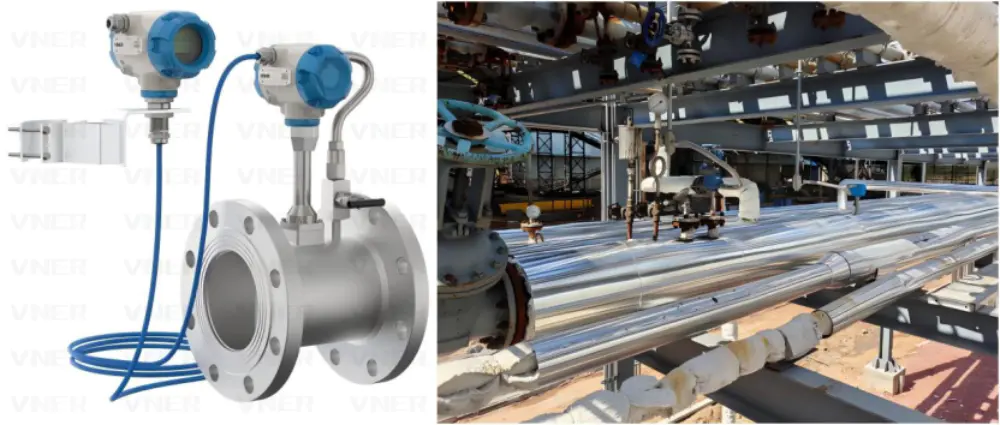

07.Vírový průtokoměr vzdáleného typu doporučený pro měření páry

• Pro měření páry a instalace potrubních stojanů se doporučuje vzdálený (rozdělený) vírový průtokoměr. Tato konfigurace umožňuje dálkové odečítání a nastavení parametrů, udržuje převodník mimo zóny s vysokou teplotou (>250 °C) a činí jej vhodný pro vyvýšená nebo nepřístupná místa.
• Dálkový kabel musí být dvoužilový stíněný kabel, dodávaný výrobcem, se standardní délkou 5 m (lze přizpůsobit až do 20 m).

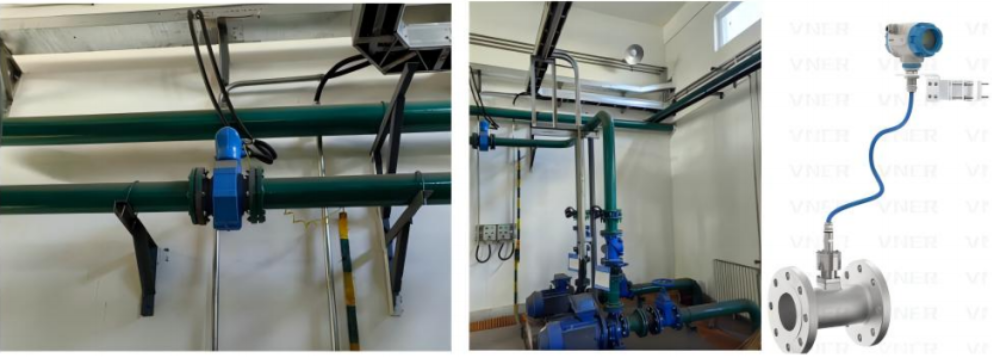

08. Pro těžko dostupné instalace používejte nástroje vzdáleného typu

• Pro instalace umístěné ve výšce, ve výkopech nebo podél potrubních stojanů, kde je obtížné na místě pozorování nebo seřizování, se důrazně doporučují nástroje vzdáleného typu pro bezpečnější a pohodlnější provoz.

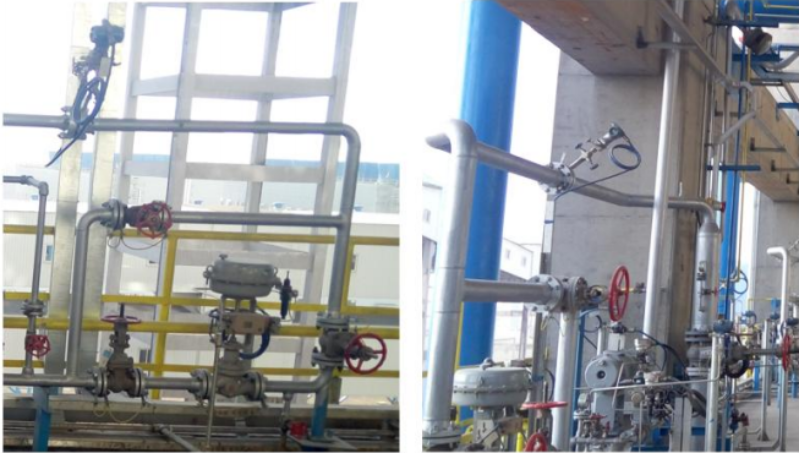

09. Montážní poloha snímačů diferenčního tlaku (průtokoměr s clonou)

• V závislosti na uspořádání instalace by měl být snímač diferenčního tlaku namontován na úrovni země nebo na přístupné plošině pro snazší kalibraci a údržbu.

• Těchto devět příkladů zdůrazňuje nejčastější chyby při instalaci zjištěné v aplikacích měření průtoku. Pochopením a řešením těchto podrobností během nastavování můžete zlepšit spolehlivost, snížit prostoje a zajistit dlouhodobou přesnost měření.
