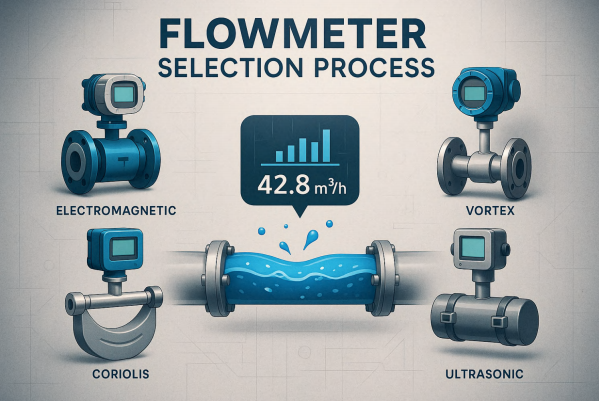

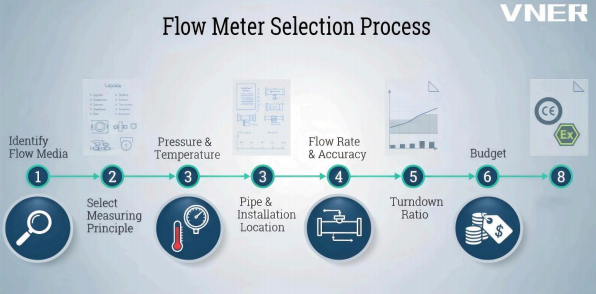

Proces výběru průtokoměru: Od aplikace k dokonalému přizpůsobení

Výběr správného průdokoměru není jen o výběru měřicího přístroje – jde o zajištění spolehlivosti procesu, přesnosti měření a dlouhodobé provozní účinnosti.

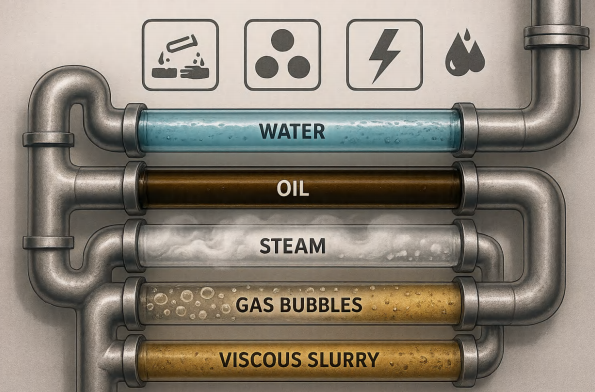

1.Identifikujte Flow Media

Pochopení procesního média je základem každého výběru.

Určete, zda je proudící médium:

• Tekutý , plyn nebo Pára
• Žíravý , Vodivé nebo Nevodivé
• Vícefázový (kapalina pevná látka/plyn) popř jednofázový
• Viskózní , čisté nebo obsahuje suspendované pevné látky

Znalost těchto charakteristik přímo ovlivňuje, které principy měření jsou proveditelné.

např. elektromagnetické měřiče vyžadují vodivé kapaliny, zatímco Cneboiolis měřiče fungují nejlépe s čistými, jednofázovými kapalinami.

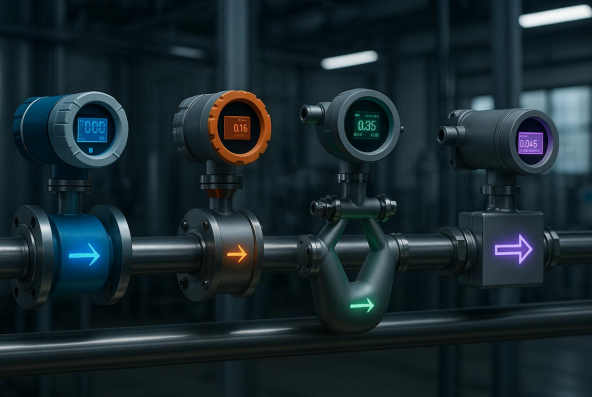

2. Vyberte Princip měření

Jakmile je médium definováno, vyberte nejvhodnější měřicí technologii:

• Elektromagnetický průtokoměr (EMF) – Pro vodivé kapaliny, vodu, chemikálie, kaly.
• Vírový průtokoměr – Pro páru, plyny a kapaliny se stabilními profily proudění.
• Cneboiolisův hmotnostní průtokoměr – Pro přesné měření hmotnostního průtoku a hustoty v kapalinách nebo plynech.
• Ultrazvukový průtokoměr – Pro velké potrubí nebo neinvazivní instalace.
• Tepelný hmotnostní průtokoměr – Pro čisté plyny.
• Mechanický průtokoměr (turbína, objemový) – Pro jednoduché a levné aplikace.

Každý princip má své výhody přesnost , náklady , složitost instalace a údržbu . Správná shoda zajišťuje spolehlivý dlouhodobý provoz.

3. Definujte provozní tlak a teplotu

Procesní tlak a teplota určují:

• Materiál snímače (nerezová ocel, Hastelloy, PTFE obložení atd.)
• Výběr těsnění a těsnění
• Hodnocení těla průtokoměru (třída PN/ANSI)
• Požadavky na kompenzaci teploty

Vždy zajistěte, aby jmenovité hodnoty tlaku a teploty zvoleného nástroje překračovaly maximální provozní podmínky systému, přičemž bezpečnostní rezervy jsou v souladu s PED or ASME staardy.

4. Posuďte podmínky potrubí a instalace

Průtokoměry fungují nejlépe, když jsou správně nainstalovány. Mezi klíčové parametry patří:

• Velikost a orientace potrubí (horizontální, vertikální, plná trubka)
• Přímé běhy proti proudu a po proudu pro zajištění stabilního průtokového profilu
• Umístění vzhledem k ventilům, čerpadlům nebo kolenům aby se minimalizovaly turbulence
• Montážní prostor a dostupnost pro kabeláž, kalibraci a údržbu
• Napájení (AC/DC) a Možnosti výstupu signálu (4–20 mA, Pulse, Modbus, HART atd.)
• Ochrana proti vniknutí (IP65, IP67, IP68)
• Klasifikace nebezpečných oblastí (Ex ia, Ex d atd.)

Dobře naplánované uspořádání instalace zabraňuje chybám měření způsobeným špatnými průtokovými podmínkami nebo elektrickým rušením.

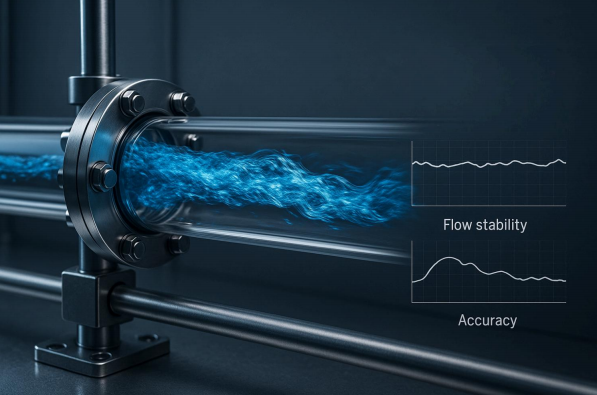

5. Určete rozsah průtoku a požadavky na přesnost

Definování provozní průtok a požadovaná přesnost je zásadní.

Upřesněte:

• Minimální, Normální a Maximální průtok
• Očekávaný rozsah fluktuace procesu
• Požadovaná přesnost nebo opakovatelnost (např. ±0,1 %, ±0,2 %, ±0,5 % ±1,0 %)

Správná velikost měřiče zajišťuje, že průtok zůstane v optimálním rozsahu rozsah měření (zóna stability Reynoldsova čísla) ,aby se zabránilo nepřesnostem při nízkém průtoku nebo nadměrnému nasycení.

6. Vyhodnoťte poměr útlumu a tlakovou ztrátu

• Poměr ztlumení popisuje flexibilitu rozsahu měření (např. 1:10, 1:20).
  Vyšší převodový poměr nabízí lepší adaptabilitu na měnící se podmínky proudění.
• Ztráta tlaku musí být minimalizováno, aby nedocházelo k neefektivitě procesu.
  Některé technologie jako Cneboiolis a Vortex může způsobit pokles tlaku – vždy zkontrolujte, zda to proces snese.

7. Úvahy o rozpočtu a životním cyklu

Zatímco počáteční cena nástroje je důležitá, celkové náklady na vlastnictví (TCO) je třeba zvážit:

• Pořizovací cena vs. přesnost a spolehlivost
• Frekvence kalibrace a údržby
• Dostupnost náhradních dílů
• Spotřeba energie a náklady na prostoje

U velkých projektů vyvažování výkon , dlouhověkost a rozpočet zajišťuje ekonomickou hodnotu během celého životního cyklu produktu.

8. Požadavky na certifikaci a shodu

Průtokoměry musí odpovídat příslušným mezinárodním normám a předpisům v závislosti na aplikaci a vývozním místě:

• Bezpečnost a ochrana proti výbuchu: IECEx, ATEX, UL
• Elektrická shoda: CE-EMC, CE-LVD
• Tlakové zařízení: CE-PED, ASME
• Potraviny a farmacie: FDA, 3A, EHEDG
• Obchodní a legální metrologie: MID (směrnice o měřicích přístrojích)

Řádná certifikace zaručuje, že přístroj splňuje globální bezpečnostní a výkonnostní normy.

Závěr

Systematický výběrový proces zajišťuje nejen technickou kompatibilitu, ale také dlouhodobou stabilitu a shodu s předpisy.

Pochopením střední , princip měření , podmínky instalace a certifikační potřeby Inženýři a specialisté na nákup mohou dosáhnout optimálních výsledků – minimalizovat rizika a maximalizovat efektivitu.

v VNER Electronic Technology LTD , kombinujeme desetiletí zkušeností v terénu s pokročilými technologiemi měření průtoku, abychom našim partnerům pomohli vybrat nejvhodnější řešení pro jejich aplikace — od úprava vody a petrochemický rostliny to ropa a plyn a polysilikonový průmysl.

Autorem je Shawn Cao

Ředitel oddělení mezinárodního obchodu

VNER Electronic Technology LTD
