Výběr elektromagnetického průtokoměru: Osvědčený průvodce (vložky, elektrody, vodivost)

Pro koho to je

Inženýři závodu, návrháři procesů, týmy údržby a techničtí nákupčí, kteří potřebují rychlý a spolehlivý způsob, jak specifikovat správný magmetr pro skutečné podmínky.

1) Co je (a není) magmetr

Elektromagnetické průtokoměry měřit vodivý kapaliny s žádný škrtící prvek a žádné pohyblivé části . Vynikají v abrazivních a kneboozivních službách a dominují komunální vodě a odpadním vodám, přenosu chemikálií, těžebních kalů a hygienických procesů (potraviny a nápoje, farmacie).

• Přednosti: zanedbatelná tlaková ztráta, široký rozsah DN, stabilní přesnost, vynikající chemické/abrazivní možnosti.
• Limity: vyžadují minimální vodivost; ne pro uhlovodíky/ultračistou vodu, pokud nejsou použity konstrukce s nízkou vodivostí.

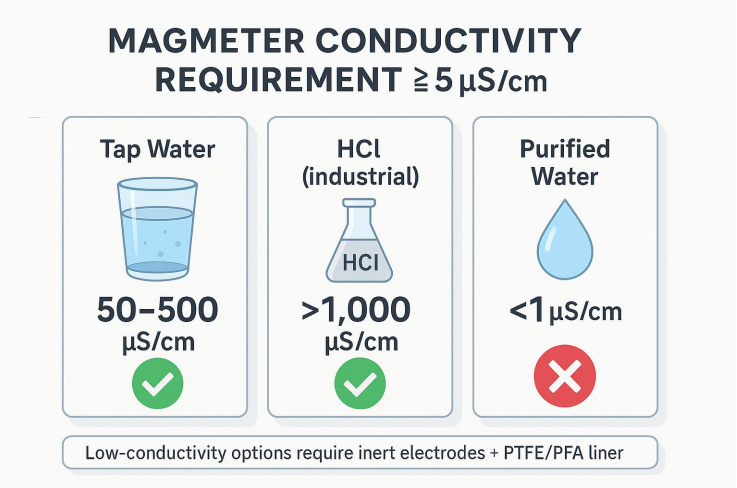

Práh vodivosti (μS/cm)

Standardní magmetry vyžadují ≥ 5 μS/cm . Typické reference: Voda z vodovodu: 50–500, HCl (průmyslová): >1 000, Čištěná voda: <1 → nevhodné.

Mohou být použity hraniční případy inertní elektrody (Pt-Ir/Hastelloy C) s vložky s nízkou adsorpcí (PTFE/PFA) ; potvrdit u výrobce.

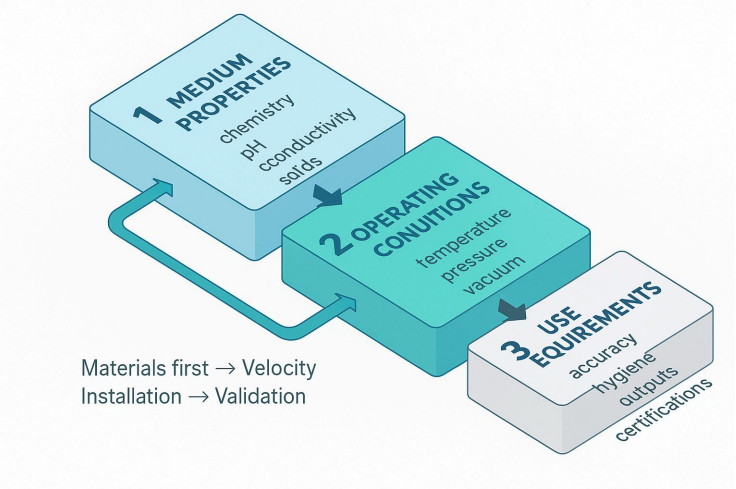

2) Model 3-D výběru

Výběr není jeden parametr. Použijte a 3rozměrné rozhodnutí:

Vlastnosti média → Provozní podmínky → Požadavky na použití

Většina poruch (útok na vložku, selhání elektrody, velké chyby) má původ v neúplných datech média nebo nesprávných materiálech.

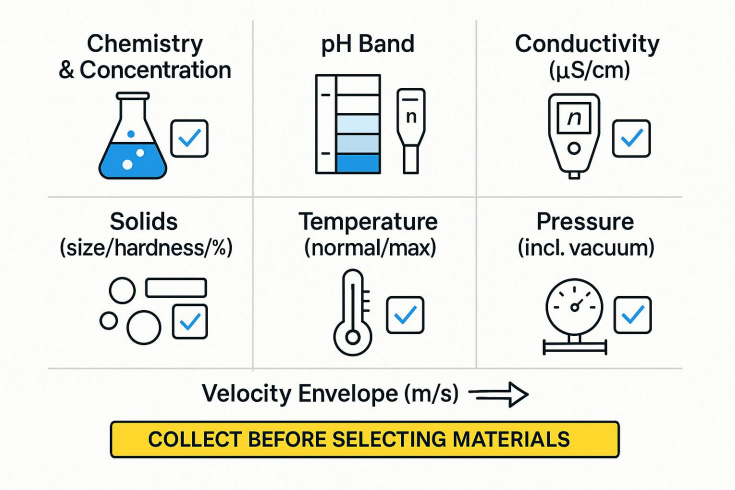

3) Krok 1 — Vytvoření středního profilu (nevyjednávatelná data)

Před výběrem materiálů shromážděte toto:

• Chemie a koncentrace: zahrnují stopové ionty (F⁻/Cl⁻) a oxidační činidla.
• Pásmo pH: silná kyselina (<2), slabá kyselina (2–6), neutrální (6–8), slabá zásada (8–12), silná zásada (>12).
• Vodivost: potvrdit ≥ 5 μS/cm pokud nepoužíváte možnosti s nízkou vodivostí.
• Pevné látky: velikost / tvrdost / objem %. Křemen nebo ≥1 mm → otěruvzdorné vložky.
• teplota: normální a extrémní (CIP/SIP, běhy vyhřívané sluncem).
• tlak: pozitivní a vakuum (vložky se mohou zhroutit, pokud nejsou hodnoceny).
• Obálka rychlosti: plánovat 1–3 m/s (čistý servis). nánosy <0,5 m/s; >5 m/s eroze/hluk (abrazivní provoz často 2–4 m/s).

4) Krok 2 — Vyberte vložku (nejprve koroze a teplota)

Priorita: Odolnost proti korozi → Teplota → Otěr → Tlak.

Vakuové a tepelné cyklování

Upřesněte vakuově hodnocené vložky, pokud je možný podtlak. Pro velké ΔT/ΔT·h zajistěte kompatibilitu vložky/elektrody CTE a respektujte Křivka hodnocení T–P.

5) Krok 3 — Přiřaďte elektrody k chemii (a vložce)

Rychlé narážky

• Bělidlo (NaOCl) → PTFE/PFA Hastelloy C / Titan.
• HCl bez F⁻ → PTFE/PFA Tantal / Hastelloy C.
• HCl s F⁻ → PTFE/PFA Hastelloy C / Pt-Ir (vyhněte se Ta).
• Horký/silný NaOH → PTFE/PFA Hastelloy C (316L pouze pro mírnou/chladnou žíravinu).
• Brusná suspenze → Polyuretan/keramika vložkové robustní elektrody; velikost pro 2–4 m/s .

6) Velikost pro rychlost (ne pro pokles tlaku)

Magmetry přidávají zanedbatelnou ztrátu hlavy. Velikost metru tak normální provozní rychlost přistane v cílovém pásmu.

• Čisté kapaliny: 1–3 m/s (tichá, stabilní, nízké znečištění).
• Brusivo: 2–4 m/s k samočištění; čepice vrcholy k omezení eroze.
• Nízká vodivost: mírně vyšší rychlost může zlepšit SNR.
• Velmi nízké průtoky: zvážit zmenšování (reduktory) k dosažení cílové rychlosti.

Jednominutový příklad velikosti

Dáno 20 m³/h v DN50 (ID ≈ 52,5 mm):

Plocha A = π·(0,0525²)/4 ≈ 0,00217 m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → v rámci brusného pásu; pro čistý provoz zvažte DN65.

7) Nainstalujte pro kvalitu signálu

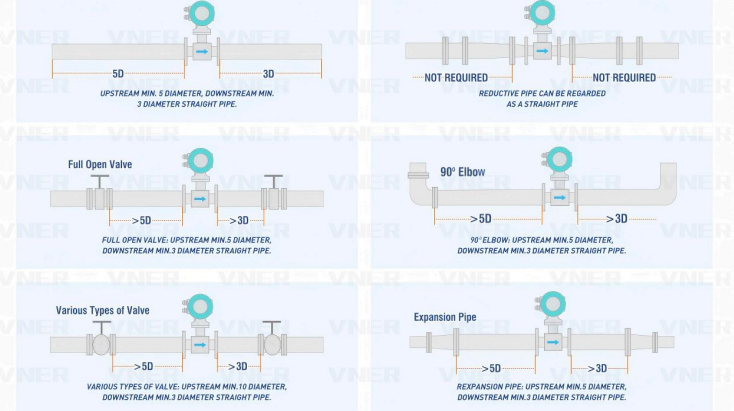

• Přímé běhy: 5–10D proti proudu, 2–3D po proudu (více po kolena/ventily/redukce).
• Orientace: horizontální s elektrodami ve 3 a 9 hodin; vertikální up-flow přednostně.
• Udržujte potrubí plné: povolit detekci prázdného potrubí; vyhněte se strhávanému vzduchu.
• Uzemnění: zemnící kroužky/elektrody pro stabilní referenci.
• Těsnění a manžety: kompatibilní s vložkou; vyhnout se vniknutí do otvoru.
• Znečišťující média: preferujte hladké vložky (PTFE/PFA) a správnou rychlost

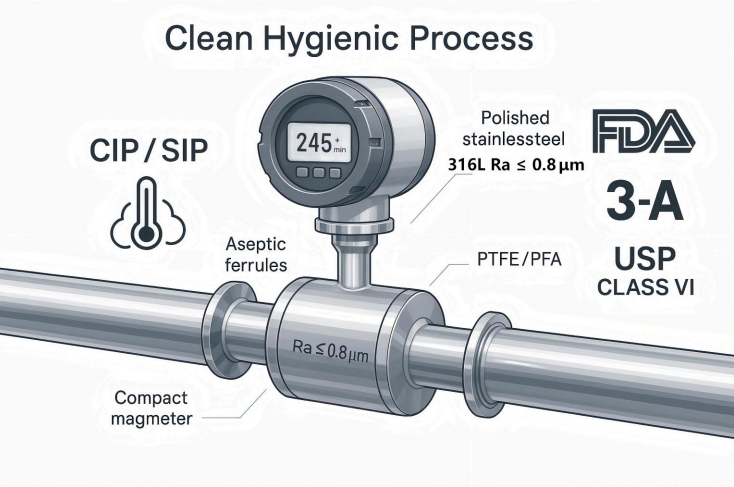

8) Sanitární (potraviny a farmacie)

• Smáčené části: 316L; PTFE/PFA vložky; leštěné elektrody (např. Ra ≤ 0,8μm ; uveďte ≤ 0,4 μm v případě potřeby).
• Spojení: Tri-Clamp, DIN11851, aseptické objímky; definovat povrchovou úpravu.
• CIP/SIP: ověřte limity pracího prostředku a páry (čas/teplota).
• Soulad: FDA/3‑A/USP třída VI/sledovatelnost materiálu; bezešvé provedení vložky, aby se zabránilo zdržení.

9) Rychlá matice výběru (Výchozí body – ověřte datový list)

• Obecní voda / odpadní voda → Vložka: Pryž / ETFE / PTFE; Elektroda: 316L (upgradujte na HastelloyC pro silná oxidační činidla).
• 30% HCl (chemická) → PTFE/PFA HastelloyB/C / Tantal (dělat ne použijte 316L).
• 20% NaOH (chemický) → FEP/PTFE HastelloyC (316 l pro <10 % a cool).
• Neutrální důlní kejda → Polyuretan or Keramické tvrdokovové elektrody ; 2–4 m/s ; vertikální instalace.
• Kaše z louhování kyselinou → Keramické Tantal (monitorujte pH; vyhněte se F⁻ s Ta).
• Průmyslové organické odpadní vody (např. etanol) → FEP/PTFE HastelloyC ; potvrdit ochranu proti výbuchu.
• Dávkování bělidla → PTFE/PFA HastelloyC/Titan.
• Doplňování horkého kotle (100–150 °C) → PFA/keramika titan ; izolovat; zajistit nízký zemní odpor.
• Chlazená solanka (CaCl₂, -20…5 °C) → PTFE/FEP titan ; potvrdit houževnatost vložky při nízkých teplotách

10) Před nákupem ověřte (vyhněte se nákladným překvapením)

• Kompatibilita materiálů: zkontrolujte údaje o korozi při skutečné koncentraci a teplotě (cíl ≤ 0,1 mm/rok).
• Křivka teplota-tlak: respektovat snížení výkonu vložky (např. limit tlaku PTFE při zvýšené T).
• Zvláštní podmínky: hodnocení vakua; tepelné cyklování (AT/h); vložka/elektroda CTE zápas.
• Odhlášení dodavatele: poskytnout kompletní médium/podmínky; žádost a fitness zpráva . U kritických bodů udělejte zkoušky ponořením (např. 72 h namáčení elektrody).

11) Běžné úskalí a opravy (s výsledky)

• Ignorování stopových nečistot (např. F⁻ v HCl) → špatná elektroda; rychlé selhání.
  Oprava: kompletní složení vč. stopové ionty; vybrat Ta/Hastelloy C/Pt-Ir podle potřeby.

• Podhodnocená teplota/tlak → stárnutí nebo vyboulení vložky.
  Oprava: vyberte extrémy (např. max T 10 °C, max P 20 % ); sledujte křivku T–P.
• Podcenění oděru → rychlé opotřebení vložky v kalech.
  Oprava: Polyuretan/Ceramic vložky, správná rychlost/orientace.
• Nákup za nejnižší cenu → časté výměny; vysoké prostoje.
  Oprava: hodnotit náklady životního cyklu (kapitál 5letá údržba).

• Chybí hygienické detaily → rizika zdržení a kontaminace.
  Oprava: bezešvé vložky, leštěné elektrody, dokumentovaná shoda.

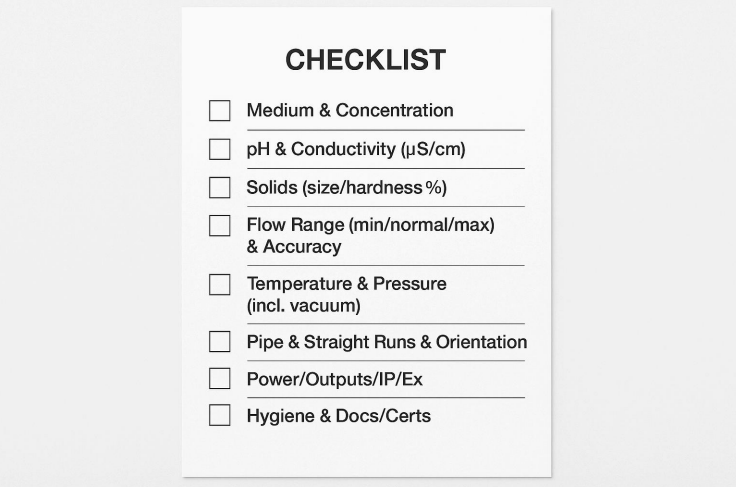

12) Kontrolní seznam RFQ / velikosti (přiložte k vašemu dotazu)

1. Střední a koncentrace, pH, vodivost (μS/cm)
2. Pevné látky: velikost / tvrdost / % obj. (pokud existuje)
3. Rozsah průtoku (min/normální/max), cíl přesnosti, preferované pásmo rychlosti
4. Teplota (normální/max), Tlak (max, libovolný vakuum )
5. Velikost trubky/standard/materiál, dostupnost přímého vedení, orientace
6. Napájení a výstupy (4–20 mA/HART, pulzní, RS-485), IP/ex-proof
7. Hygienické potřeby (povrchová úprava, spoje, CIP/SIP)
8. Dokumentace (kalibrace, MTR) a regionální certifikace

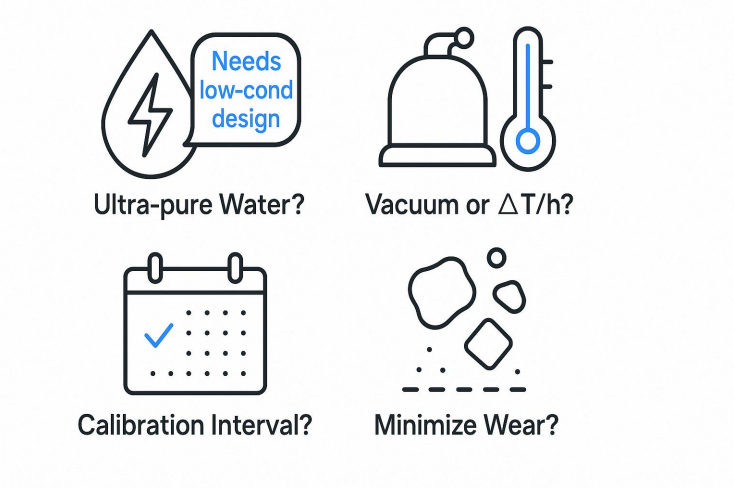

13) Nejčastější dotazy

Q1. Mohou magmetry měřit ultračistou vodu?

Pouze s nízká vodivost návrhy a pečlivé ověřování. Standardní jednotky vyžadují ≥ 5 μS/cm.

Q2. Co když moje linka zaznamená vakuum nebo rychlé výkyvy teploty?

Použijte vakuově hodnocené vložky a zkontrolujte Shoda CTE /ΔT limity.

Q3. Jak často bych měl kalibrovat?

Typická služba: ročně . Kritická úschova/dávkování: 6 měsíců nebo podle zásad webu.

Q4. Jak minimalizuji opotřebení v kalech?

Vybrat vložky odolné proti oděru (Polyuretan/Keramický), uschovejte 2–4 m/s rychlost, vertikální proudění nahoru.

Závěr (objednávka, která funguje)

1. Nejdříve materiály (liner elektrody) z kompletního profilu média.
2. Velikost pro rychlost (nikoli pokles tlaku).
3. Instalujte pro kvalitu signálu (přímé trasy, plné potrubí, uzemnění).
4. Ověřit proti křivce T–P, vakuu a tepelnému cyklování.

Na základě této objednávky se výběr magmetru promění v opakovatelný technický proces, který poskytuje přesnost a snižuje náklady životního cyklu.

Řada VNER VE EMF – od hygienických po vysoce výkonné, kompletní řada magmetrů

zkratky: CR = Chloropren Rubber; PU = Polyuretan; PTFE = polytetrafluorethylen; FEP = F46; PFA = perfluoralkoxy; ETFE = ethylentetrafluorethylen; Pt-Ir = platina-iridium; Ti = titan; Ta = tantal.
